Ящики силовые

ЯРВ

Назначение:

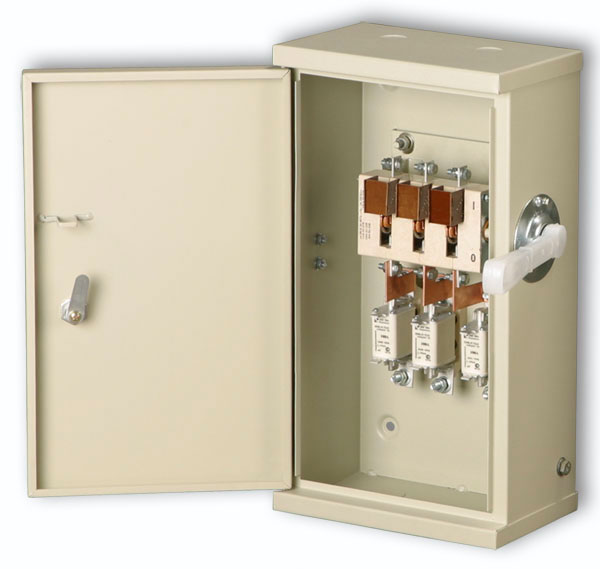

Ящики серии ЯРВ-100 предназначены для защиты и неавтоматической коммутации силовых электрических цепей переменного тока. Для удобства монтажа предусмотрено достаточно места для подключения питающих и отходящих кабелей.
Защита от несанкционированного проникновения обеспечивается запиранием ящика на замок. Наличие в конструкции ЯРВ боковых жалюзи создает оптимальный тепловой режим. Разъединитель, установленный в ящике, отключает питающую цепь дополнительными ножами, что делает более безопасным замену плавких вставок.

Технические характеристики:

Номинальное рабочее напряжение, В	380В
Номинальный ток ящика, А	100A, 250A, 400A, 500A, 630A
Номинальное напряжение изоляции, В	500
Степень защиты	IP32
Число полюсов	3
Размещение рукоятки привода	правое

Наименование	Ток (А)	Вес (кг)	Габаритные размеры (мм)
Ящик силовой ЯРВ-100 IP32 в комплекте с предохранителями	100	12.9 кг	170 x 357 x 466 мм
Ящик силовой ЯРВ-100 б\ПН2	100	12.9 кг	170 x 357 x 466 мм
Ящик силовой ЯРВ-250 IP32 в комплекте с предохранителями	250	12.9 кг	170 x 357 x 466 мм
Ящик силовой ЯРВ-250 б\ПН2	250	12.9 кг	170 x 357 x 466 мм
Ящик силовой ЯРВ-400 IP32 в комплекте с предохранителями	400	18.8 кг	230 x 357 x 682 мм
Ящик силовой ЯРВ-400 б\ПН2	400	18.8 кг	230 x 357 x 682 мм
Ящик силовой ЯРВ-630 IP32 в комплекте с предохранителями	630	19.5 кг	230 x 357 x 682 мм
Ящик силовой ЯРВ-630 б\ППН39	630	19.5 кг	230 x 357 x 682 мм
