Назначение:

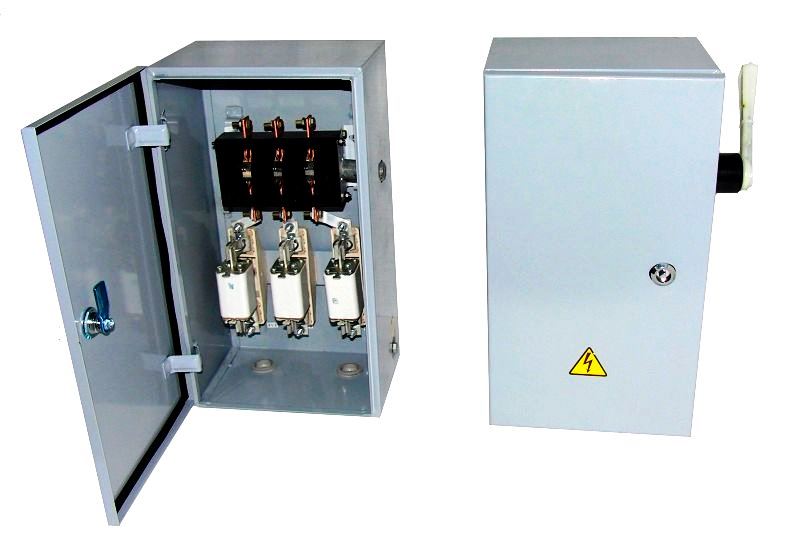

Ящики силовые серии ЯВ3 предназначены для применения в электрических установках переменного тока напряжением до 380В частоты 50 и 60 Гц и постоянного тока 220В. Служат для управления оборудованием, осуществляющим передачу, распределение и преобразование электрической энергии, а также для управления оборудованием, потребляющим электрическую энергию. Используется рубильник серии ВР, что придает максимальную надежность. Комплектуется предохранителями серии ПН-2. Степень защиты IP54. Покраска порошковая.
Возможные конфигурации: ЯВЗ-31, ЯВЗ-32, ЯВЗ-34
Структура условного обозначения:
ЯВЗ |
Ящик выключатель защищенный |
Ш- |
Буква Ш для исполнения ящика со штепсельным соединением |
-Х |
6 - НКУ программного управления |
Х- |
Количество полюсов: |
2 - двухполюсный |
|
3 - трехполюсный |
|
-Х |
Номинальный ток: |
1 — 100А |
|
2 — 250А |
|
4 — 400А |
|
Х- |
Обозначение наличия предохранителей: |
1 - без предохранителей |
|
для ящиков с предохранителями обозначение отсутствует |
|
ХХ |
Обозначение модернизированного ящика: |
М - модернизированный |
|
без обозначения - не модернизированный |
|
ХХ |
Климатическое исполнение и категория размещения УХЛ4 |
Технические характеристики:
Тип ящика |
Номинальный ток, А |
Ток плавких вставок, А |
Масса, кг, не более |
ЯВЗ-31 |
100 |
31,5;40;50;63;80;100 |
10 |
ЯВЗ-32М |
250 |
80;100;125;160;200;250 |
14 |
ЯВЗ-22М |
250 |
80;100;125;160;200;250 |
14 |
ЯВЗ-31-1М |
100 |
- |
6 |
ЯВЗ-32-1М |
250 |
- |
7 |
ЯВЗШ-31 |
100 |
31,5;40;50;63;80;100 |
15 |
ЯВЗ-34 |
400 |
200;250;315;355;400 |
29 |
