Назначение:

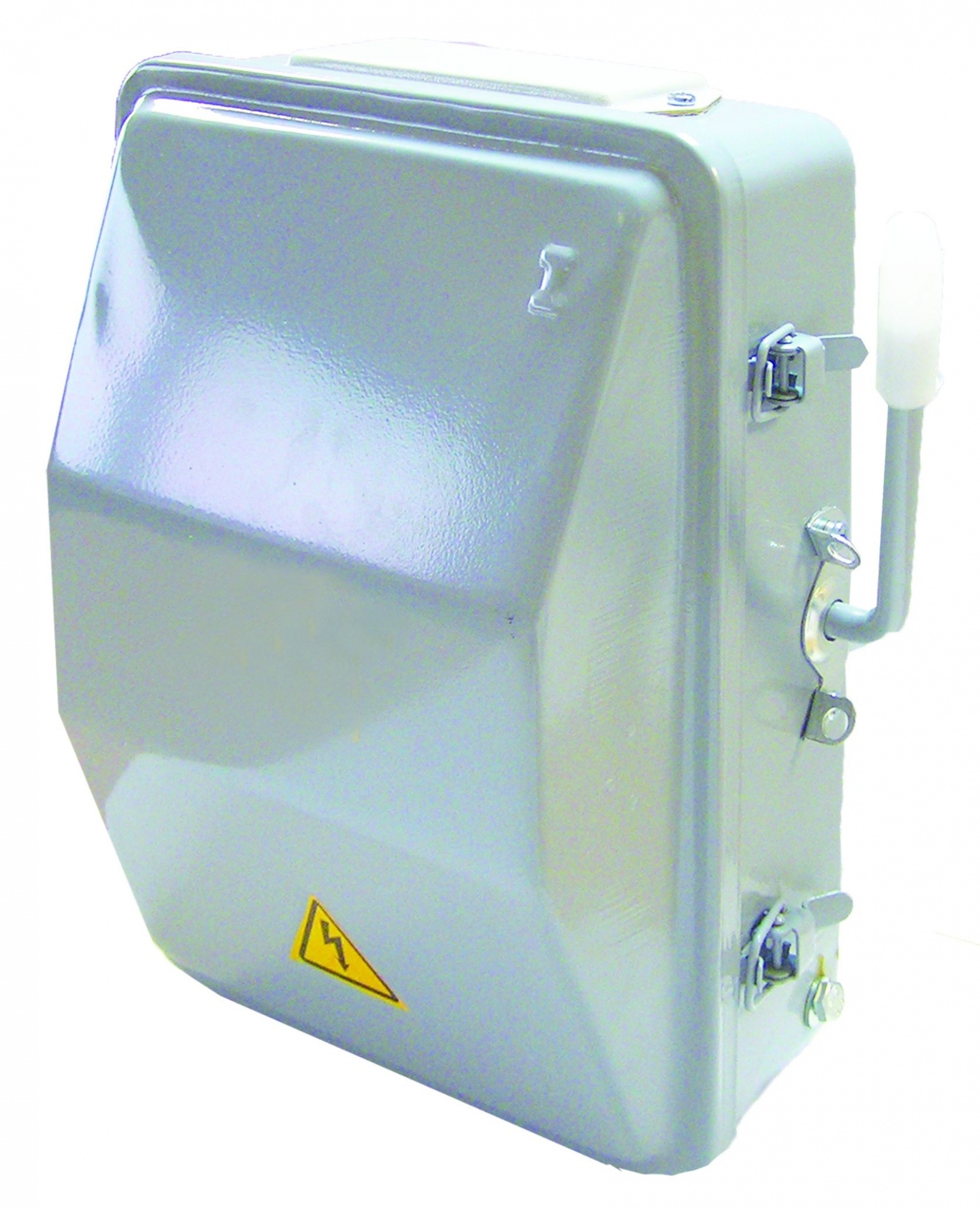

Ящики силовые серии ЯБПВ предназначены для коммутации силовых электрических цепей постоянного и переменного тока частотой 50 и 60 Гц, а также для защиты электрических цепей от токов перегрузки и токов короткого замыкания. Ящики комплектуются блоками БПВ.
Условия эксплуатации: степень защиты IP21 по ГОСТ 14254-96; вид климатического исполнения – У3; высота над уровнем моря – 1000м
Структура условного обозначения Я БПВ - Х1:
Я - ящик силовой
БПВ - с блоком БПВ
Х1 - условное обозначение номинального тока (1 - 100А, 2 - 250А, 4 - 400А)
Технические характеристики:
ЯБПВ-1 |
ЯБПВ-2 |
ЯБПВ-4 |
|
Номинальное рабочее напряжение, В |
380 |
||
Номинальное напряжение изоляции, В |
660 |
||
Номинальный ток цепи ящиков, А |
100 |
250 |
400 |
Степень защиты |
IP 21 |
||
Вес |
10 |
14 |
15 |
Габаритные размеры |
290 x 260 x 450 |
290 x 360 x 600 |
