Ящики силовые

ЯВШ

Назначение:

Ящики силовые ЯВШ предназначены подключения, нечастого замыкания и размыкания электрических цепей передвижных токоприемников (сварочных трансформаторов, электрических дрелей и др.) напряжением до 220В постоянного тока и до 415В переменного тока частотой 50 Гц. Ящики могут иметь защиту от токов перегрузки и коротких замыканий, а также механическую блокировку, не позволяющую разрыв электрической цепи штепсельным разъёмом при включённом коммутационном аппарате.

Ящики рассчитаны для работы в климатических исполнениях и категории размещения У3, Т3 по ГОСТ 15150.

Структура условного обозначения:

ЯВШхх-хх хх

ЯВШ — Ящик выключатель с штепсельным разъёмом
x — Обозначение типа коммутационного аппарата: А - выключатель рубильник; без обозначения - пакетный выключатель
x — Обозначение количества полюсов: 2 - двухполюсный; 3 - трёхполюсный.
-xx — Обозначение величины номинального тока: 25 - 25А; 63 - 63А; 100-100А
xx — Условное обозначение климатического исполнения и категории размещения У2 и Т2 по ГОСТ 15150

Технические характеристики:

Наименование	Кол-во полюсов	I ном., А	U ном. 50 Гц, В	Степень защиты	Климатическое исполнение и категория размещения
ЯВШ 2-25	2	25	380	IP54	У2 и Т2 по ГОСТ 15150
ЯВШ 3-25	3	25	380	IP54	У2 и Т2 по ГОСТ 15150
ЯВШ 2-63	2	63	380	IP54	У2 и Т2 по ГОСТ 15150
ЯВШ 3-63	3	63	380	IP54	У2 и Т2 по ГОСТ 15150
ЯВШ 2-100	2	100	380	IP54	У2 и Т2 по ГОСТ 15150
ЯВШ 3-100	3	100	380	IP54	У2 и Т2 по ГОСТ 15150

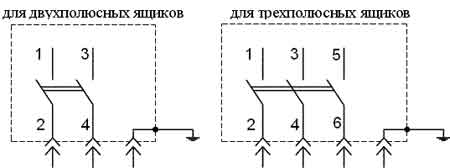

Принципиальная электрическая схема:
