Однофазные однотарифные электросчетчики серии ЦЭ6807П



ЦЭ6807П-Ш6

Описание:

Счетчик электроэнергии с шунтом в качестве датчика тока. Измерение и учет активной энергии в однофазных цепях переменного тока.



Нормативно-правовое обеспечение:

• Соответствие ГОСТ Р 52322-2005.
• Соответствие ГОСТ Р 52320-2005.
• Сертифицированы и внесены в Госреестр средств измерений России и СНГ.



Структура условного обозначения ЦЭ6807П X X X-X X X:

Х - Класс точности по ГОСТ Р 52322-2005:
      1
      2

Х - Номинальное фазное напряжение
      220 В

Х-Х - Номинальный и максимальный ток
      5-60 А

Х - Тип отсчетного механизма:
      М - механический;
      Э - электронный

Х - Тип корпуса:
      Ш6 - для установки в шкаф



Технические характеристики:

Показатели	Величины
Класс точности*	1
Число тарифов	1
Частота измерительной сети, Гц	50±2,5
Номинальное напряжение, В	220
Номинальная (максимальная) сила тока, А	5(60)
Стартовый ток, А	0,01
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт)	9 (0,6)
Полная потребляемая мощность последовательной цепи, не более, В*А	0,1
Передаточное число импульсного телеметрического выхода, имп./кВт • ч	3200
Диапазон рабочих температур: с механическим отсчетным устройством, °С	от -40 до 60
Диапазон рабочих температур: с электронным отсчетным устройством, °С	от -30 до 60
Габаритные размеры, мм	170 x 115 x 53
Масса, не более, кг	0,6



Особенности электросчетчика:

• Новый корпус полностью соответствует международным стандартам.
• Увеличение свободного пространства под крышкой клеммной коробки повышает удобство монтажа подводящих кабельных линий.
• Новая клеммная колодка с наборными токоотводами.
• Наличие шунта в качестве измерителя тока.
• Малое собственное энергопотребление.
• Стандартный импульсный телеметрический выход, гальванически развязанный от измерительных цепей.
• Световой индикатор работы.
• Наличие в электросчетчиках механического или электронного сумматора.
• Защита от недоучета и хищений электроэнергии.
• Устойчивость к климатическим, механическим и электромагнитным воздействиям.
• Электросчетчик устойчив к нагреву и огню.



Характеристики надежности:

• Средняя наработка на отказ — 160000 часов.
• Межповерочный интервал — 16 лет.
• Средний срок службы — 30 лет.
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

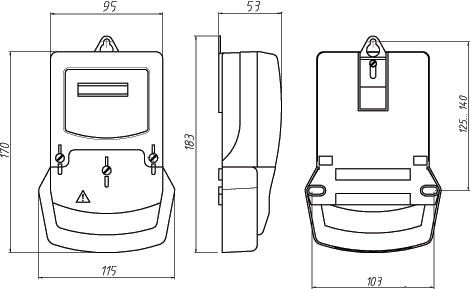

Габаритные размеры:
