Однофазные однотарифные электросчетчики серии СЕ 101

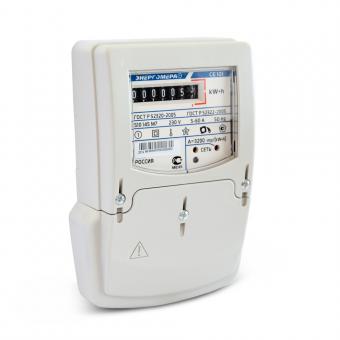

CE101-S10

Описание:

Однофазный электросчетчик серии «СЕ».
Устанавливается на щиток.
Осуществляет измерение активной энергии в однофазных двухпроводных цепях переменного тока. В качестве датчика тока используется шунт. По установочным размерам соответствует индукционным счетчикам.



Нормативно-правовое обеспечение:

  • Соответствует ГОСТ Р 52320-2005.
  • Соответствует ГОСТ Р 52322-2005.
  • Сертифицирован и внесен в Государственный реестр средств измерений РФ.



Структура условного обозначения СЕ101 X X X X X X:

Х - Тип отсчетного механизма:
      М7 - семиразрядный механический

Х - Тип корпуса:
      S10 - для установки на щиток.

Х - Класс точности по ГОСТ Р 52322:
      1 - 1

Х - Номинальное напряжение:
      4 - 230В

Х - Базовый (максимальный) ток:
      5 - 5 (60)А;

Х - Класс степени защиты:
      Z2 -степень защиты IP54



Технические характеристики:

Показатели

Величины

Класс точности

1

Число тарифов

1

Частота измерительной сети, Гц

50±2,5

Номинальное напряжение, В

230

Базовый (максимальный) ток, А

5 (60); 10 (100)

Стартовый ток, А

0,01 с IБ = 5А
0,02 с IБ = 10А

Потребляемая мощность параллельной цепи, не более, В*А (Вт)

9 (0,8)

Полная потребляемая мощность последовательной цепи, не более, В*А

0,1

Передаточное число импульсного телеметрического выхода, имп./кВт*ч

800; 1600;
3200; 6400

Диапазон рабочих температур: с механическим отсчетным устройством, °С

от минус 40 до 70

Диапазон рабочих температур: с электронным отсчетным устройством, °С

от минус 30 до 70

Габаритные размеры, не более, мм

185 х 124 х 62

Масса, не более, кг

0,5



Особенности электросчетчика:

  • Малое собственное энергопотребление.
  • Наличие стандартного и оптического телеметрического выхода.
  • Световой индикатор работы.
  • Повышенная защита от хищений.
  • Наличие шунта в качестве измерителя тока.
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.
  • Дополнительная индикация направления тока.
  • Соответствует установочным размерам индукционных счетчиков.
  • Исполнение со степенью защиты от пыли и влаги IP54 (для наружной установки).



Характеристики надежности:

  • Минимальная наработка на отказ — 160 000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы — 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

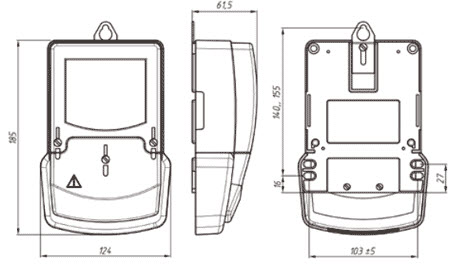

Габаритные размеры:
