Однофазные многотарифные электросчетчики серии СЕ 102

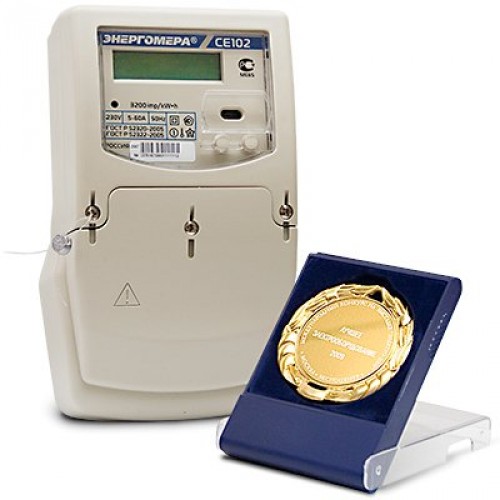

CE102-S6

Описание:

Однофазный многотарифный электросчетчик серии «СЕ».
Устанавливается на щиток.
Измерение активной электроэнергии в однофазных цепях переменного тока. Организация учета по четырем тарифам с передачей накопленной информации через ИК-порт или интерфейс RS-485.



Нормативно-правовое обеспечение:

  • Соответствует ГОСТ Р 52320-2005.
  • Соответствует ГОСТ Р 52322-2005.



Структура условного обозначения СЕ102 X X X X X X:

Х - Тип корпуса:
      S6 - для установки на щиток.
      Примечание: цифра указывает номер конструктивного исполнения корпуса

Х - Класс точности:
      1 - 1;
      2 - 2

Х - Номинальное напряжение
      4 - 230В

Х - Базовый (максимальный) ток, А:
      5 - 5 (60)А,
      8 - 10 (100)А

Х - Интерфейс
      O - ИК-порт
       A - RS-485

Х - Интерфейсы и дополнительные опции:
      K - Телеметрический выход
      V - Контроль вскрытия клеммной крышки



Технические характеристики:

Показатели

Величины

Класс точности

1; 2

Число тарифов

4

Частота измерительной сети, Гц

50±2,5; 60±3

Номинальное напряжение, В

230

Номинальный (максимальный) ток, А

5 (60); 10 (100)

Стартовый ток, А

0,01; 0,02

Потребляемая мощность параллельной цепи, не более, В*А (Вт)

6 (0,6) 8(0,8)

Полная потребляемая мощность последовательной цепи, не более, В*А

0,1

Диапазон рабочих температур, °С

от минус 40 до 70

Габаритные размеры, не более, мм

170 x 115 x 53

Масса, не более, кг

0,5



Особенности электросчетчика:

  • Контроль вскрытия клеммной крышки.
  • Энергонезависимая память.
  • Устойчивость к климатическим, механическим, тепловым и электромагнитным воздействиям.
  • Оптическая кнопка для просмотра данных через ЖКИ.
  • Модификация с ИК-портом или интерфейс RS-485.



Характеристики надежности:

  • Минимальная наработка на отказ – 160000 часов.
  • Межповерочный интервал — 16 лет.
  • Средний срок службы - 24 года.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

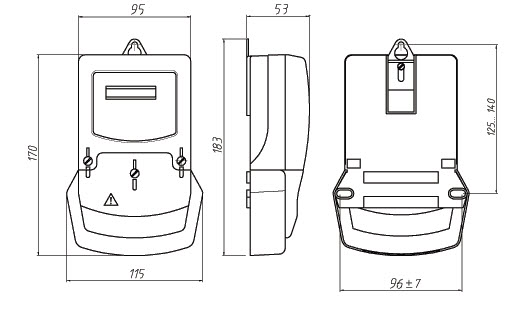

Габаритные размеры:
