Описание:

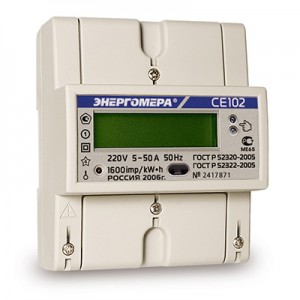

Однофазный многотарифный электросчетчик серии «СЕ».
Устанавливается на рейку ТН-35.
Измерение активной электроэнергии в однофазных цепях переменного тока. Организация учета по четырем тарифам с передачей накопленной информации через ИК-порт или интерфейс RS-485.
Нормативно-правовое обеспечение:
Структура условного обозначения СЕ102 X X X X X X:
Х - Тип корпуса:
R5 - для установки на рейку ТН35;
Примечание: цифра указывает номер конструктивного исполнения корпуса
Х - Класс точности:
1 - 1;
2 - 2
Х - Номинальное напряжение
4 - 230В
Х - Базовый (максимальный) ток, А:
5 - 5 (60)А,
8 - 10 (100)А
Х - Интерфейс
O - ИК-порт
A - RS-485
Х - Интерфейсы и дополнительные опции:
K - Телеметрический выход
V - Контроль вскрытия крышки.
Технические характеристики:
Показатели |
Величины |
Класс точности |
1; 2 |
Число тарифов |
4 |
Частота измерительной сети, Гц |
50±2,5; 60±3 |
Номинальное напряжение, В |
230 |
Номинальный (максимальный) ток, А |
5 (60); 10 (100) |
Стартовый ток, А |
0,01; 0,02 |
Потребляемая мощность параллельной цепи, не более, В*А (Вт) |
8 (0,8) |
Полная потребляемая мощность последовательной цепи, не более, В*А |
0,1 |
Диапазон рабочих температур, °С |
от минус 40 до 70 |
Габаритные размеры, не более, мм |
110 x 89 x 72,5 |
Масса, не более, кг |
0,5 |
Особенности электросчетчика:
Характеристики надежности:

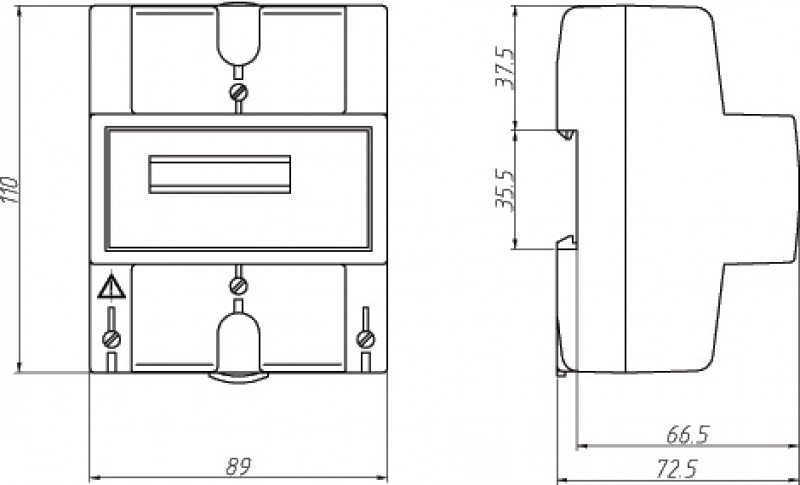

Габаритные размеры:
