Однофазные многотарифные электросчетчики серии СЕ 102М



CE102M-S7

Описание:

Однофазный многотарифный электросчетчик серии «СЕ».
Устанавливается на щиток.
Измерение активной электроэнергии в однофазных цепях переменного тока. Организация учета по четырем тарифам с передачей накопленной информации через оптический интерфейс или EIA485, M-Bus.



Нормативно-правовое обеспечение:

• Соответствует ГОСТ Р 52320-2005.
• Соответствует ГОСТ Р 52322-2005.



Структура условного обозначения СЕ102M X X X X X X:

Х - Тип корпуса:
      S7 - для установки в щиток

Х - Класс точности:
     1 - 1

Х - Номинальное напряжение

      4 - 230В

Х - Номинальный базовый
      (максимальный) ток, А:
      5 - 5 (60)

Х -Интерфейс:
     J - Оптический интерфейс
     A - EIA485
     B - M-Bus

Х - Дополнительные опции:
      V - Контроль вскрытия крышки;
      L - Подсветка индикатора



Технические характеристики:

Показатели	Величины
Класс точности	1
Число тарифов	4
Частота измерительной сети, Гц	50±2,5
Номинальное напряжение, В	230
Номинальный (максимальный) ток, А	5 (60)
Стартовый ток, А	0,01
Потребляемая мощность параллельной цепи, не более, В*А (Вт)	9(0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А	0,1
Диапазон рабочих температур, °С	от минус 40 до 70
Габаритные размеры, не более, мм	213,3 x 122 x 73
Масса, не более, кг	0,5



Особенности электросчетчика:

• Отображение показаний при отсутствии напряжения питания.
• Измерение и отображение параметров сети (ток, напряжение, частота).
• Контроль вскрытия крышки зажимов.
• Энергонезависимая память.
• Подсветка индикатора.
• Устойчивость к климатическим, механическим, тепловым и электромагнитным воздействиям.
• Модификация с оптическим портом, EIA485, M-Bus.
• Защита памяти и памяти программ от несанкционированных изменений.
• Малое собственное энергопотребление.



Характеристики надежности:

• Минимальная наработка на отказ – 160000 часов.
• Межповерочный интервал — 16 лет.
• Средний срок службы - 30 лет.
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

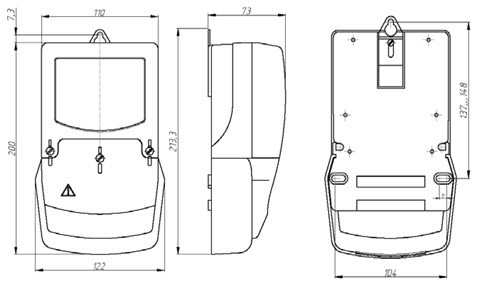

Габаритные размеры:
