Однофазные многотарифные электросчетчики серии СЕ 102М

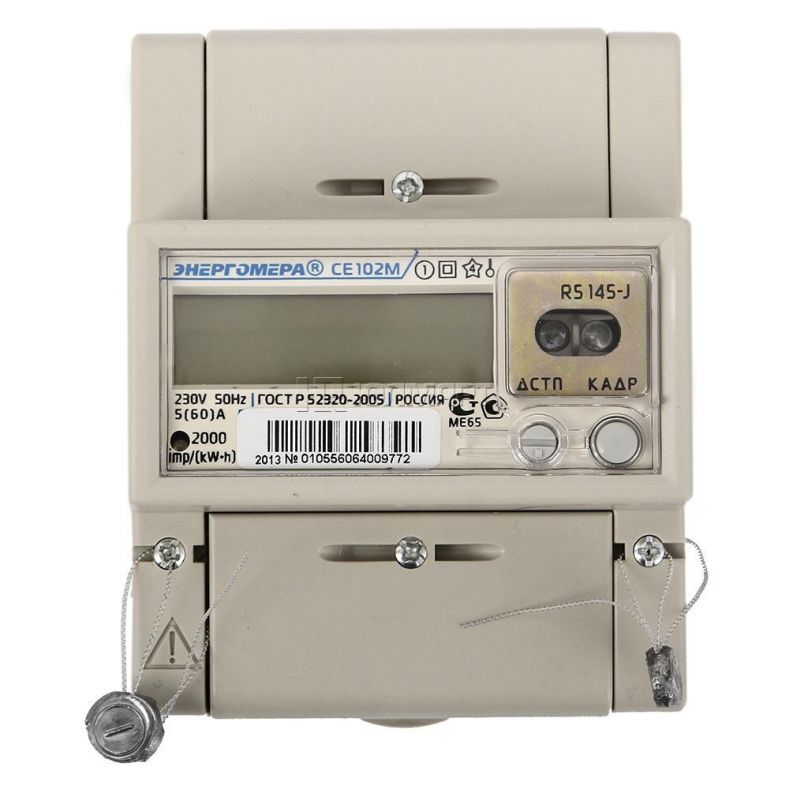

CE102M-R5

Описание:

Однофазный многотарифный электросчетчик серии «СЕ».
Устанавливается на DIN-рейку.
Измерение активной электроэнергии в однофазных цепях переменного тока. Организация учета по четырем тарифам с передачей накопленной информации через оптический интерфейс или EIA485, M-Bus.



Нормативно-правовое обеспечение:

  • Соответствует ГОСТ Р 52320-2005.
  • Соответствует ГОСТ Р 52322-2005.



Структура условного обозначения СЕ102M X X X X X X:

Х - Тип корпуса:
      R5 - для установки на DIN-рейку

Х - Класс точности:
      1 - 1

Х - Номинальное напряжение
      4 - 230В

Х - Номинальный базовый
      (максимальный) ток, А:
      5 - 5 (60)

Х - Интерфейс:
      J - Оптический интерфейс
      A - EIA485
      B - M-Bus

Х - Дополнительные опции:
      L - Подсветка индикатора



Технические характеристики:

Показатели

Величины

Класс точности

1

Число тарифов

4

Частота измерительной сети, Гц

50±2,5

Номинальное напряжение, В

230

Номинальный (максимальный) ток, А

5 (60)

Стартовый ток, А

0,01

Потребляемая мощность параллельной цепи, не более, В*А (Вт)

9(0,8)

Полная потребляемая мощность последовательной цепи, не более, В*А

0,1

Диапазон рабочих температур, °С

от минус 40 до 70

Габаритные размеры, не более, мм

110 x 89 x 72.5

Масса, не более, кг

0,5



Особенности электросчетчика:

  • Отображение показаний при отсутствиии напряжения питания.
  • Измерение и отображение параметров сети (ток, напряжение, частота).
  • Энергонезависимая память.
  • Подсветка индикатора.
  • Устойчивость к климатическим, механическим, тепловым и электромагнитным воздействиям.
  • Модификация с оптическим портом, EIA485, M-Bus.
  • Защита памяти и памяти программ от несанкционированных изменений.
  • Малое собственное энергопотребление.



Характеристики надежности:

  • Минимальная наработка на отказ – 160000 часов.
  • Межповерочный интервал — 10 лет.
  • Средний срок службы - 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

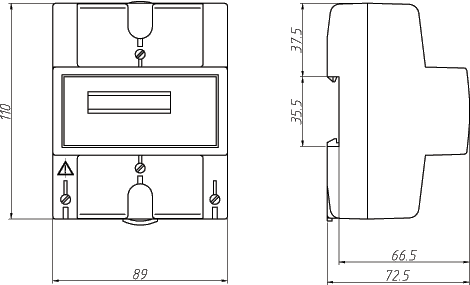

Габаритные размеры:
