Трехфазные однотарифные электросчетчики серии ЦЭ6803В

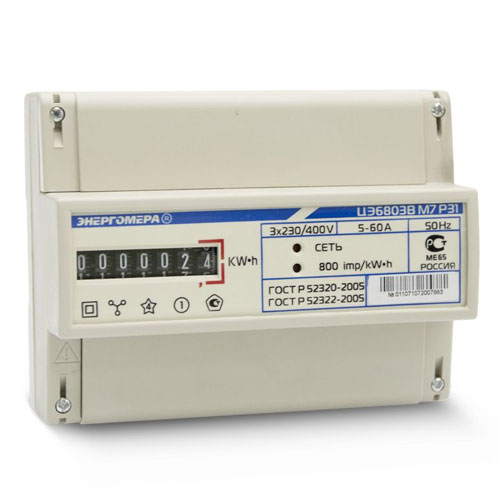

ЦЭ6803В-Р31

Описание:

Используется счетчик ЦЭ6803В для измерения и учета электроэнергии по одному тарифу.
Класс точности: 1; 2
Соответствует ГОСТ Р 52320-2005 и 52322-2005.
Новый корпус R31 - для крепления на рейке ТН35.
Полностью соответствует стандартам для размещения счетчиков на рейку. Обеспечивает размещение в щитовом оборудовании наряду с любым видом коммутационного оборудования в соответствии с DIN-стандартами.



Нормативно-правовое обеспечение:

  • Соответствие ГОСТ Р 52320-2005 (МЭК 62052-11:2003)
  • Соответствие ГОСТ Р 52322-2005 (МЭК 62052-11:2003)
  • Сертифицированы и внесены в Госреестры средств измерений России и СНГ



Структура условного обозначения ЦЭ6803В/X X X X X X X:



Х - Класс точности по ГОСТ Р 52322-2005
      1
      2

Х - Число тарифов:
      "1Т" - однотарифный счетчик;

Х - Номинальное фазное напряжение для счетчиков четырехпроводных и линейное напряжение             для счетчиков трехпроводных:
      57,7 В; 127 В; 220В - для 4-х проводных счетчиков;
      100 В - для 3-х проводных счетчиков

Х - Номинальный (базовый)и максимальный ток:
      1 - 1,5 А;
      1 - 7,5 А;
      5 - 7,5 А;
      5 - 50 А;
      10 - 100 А

Х - Схемы включения:
      3ф.4пр. - для трехфазных четырехпроводных счетчиков;
      3ф.3пр. - для трехфазных трехпроводных счетчиков

Х - Тип отсчетного устройства:
      М7 - электромеханическое семиразрядное;
      М6 - электромеханическое шестиразрядное;

Х - Тип корпуса:
      Р31 - для установки на рейку.



Технические характеристики:

Показатели

Величины

Класс точности

1; 2

Число тарифов

1

Частота измерительной сети, Гц

50±2,5 (60±3)

Номинальное фазное напряжение*, В

57,7; 100; 127; 220;

Номинальная сила тока*, А:

1; 5; 10

Максимальная сила тока*, А:
- для электросчетчиков непосредственного включения
- для электросчетчиков трансформаторного включения


50; 100
7,5

Стартовый ток, A:**
- для электросчетчиков непосредственного включения, Iб
- для электросчетчиков трансформаторного включения, Iном


0,004; 0,005
0,002; 0,003

Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт)


6(0,6)

Полная потребляемая мощность последовательной цепи, не более, В*А

0,1

Диапазон рабочих температур, °С

от -40 до 60

Габаритные размеры, мм

110 x 143 x 72,5

Масса, не более, кг

1

* - в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика.
** - в зависимости от класса точности.



Особенности электросчетчика:

  • Погрешность счетчика ЦЭ6803В нормируется от 1% номинального значения тока нагрузки
  • Высокая чувствительность по току нагрузки
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям
  • Малое собственное энергопотребление
  • Стандартный телеметрический импульсный выход
  • Световой индикатор работы
  • Возможность универсального крепления счетчика ЦЭ6803В на рейку TH-35
  • Защита от недоучета и хищений электроэнергии



Характеристики надежности:

  • Средняя наработка на отказ — 160000 часов
  • Межповерочный интервал — 16 лет
  • Средний срок службы — 30 лет
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

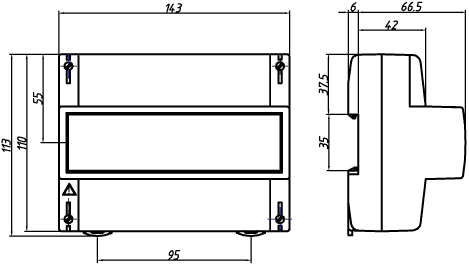

Габаритные размеры:
