Описание:

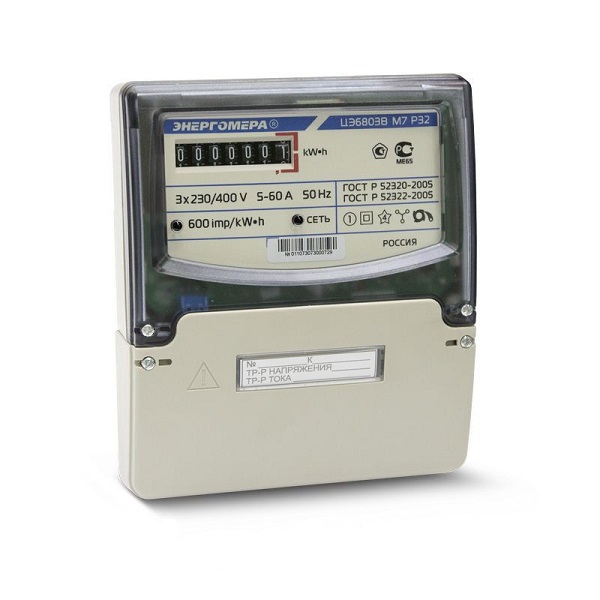

Используется счетчик ЦЭ6803В для измерения и учета электроэнергии по одному тарифу.
Класс точности: 1
Новый корпус R32 - для крепления на щиток и на рейку ТН35.
Полностью соответствует стандартам для размещения счетчиков на рейку. Обеспечивает размещение в щитовом оборудовании наряду с любым видом коммутационного оборудования в соответствии с DIN-стандартами.
Нормативно-правовое обеспечение:
Структура условного обозначения ЦЭ6803В/X X X X X X X:
Х - Класс точности по ГОСТ Р 52322-2005
1
Х - Число тарифов:
"1Т" - однотарифный счетчик;
Х - Номинальное фазное напряжение для счетчиков четырехпроводных и линейное напряжение для счетчиков трехпроводных:
57,7 В; 127 В; 220В - для 4-х проводных счетчиков;
100 В - для 3-х проводных счетчиков
Х - Номинальный (базовый)и максимальный ток:
1 - 7,5 А;
5 - 7,5 А;
5 - 50 А;
10 - 100 А
Х - Схемы включения:
3ф.4пр. - для трехфазных четырехпроводных счетчиков;
3ф.3пр. - для трехфазных трехпроводных счетчиков
Х - Тип отсчетного устройства:
М7 - электромеханическое семиразрядное;
М6 - электромеханическое шестиразрядное;
Х - Тип корпуса:
Р32 - для установки на щиток и на рейку.
Технические характеристики:
Показатели |
Величины |
Класс точности |
1 |
Число тарифов |
1 |
Частота измерительной сети, Гц |
50±2,5 (60±3) |
Номинальное фазное напряжение*, В |
57,7; 100; 127; 220; 230 |
Номинальная сила тока*, А: |
1; 5; 10 |
Максимальная сила тока*, А: |
|
Стартовый ток, A:** |
|
Полная потребляемая мощность параллельной цепи, не более, В*А, (Вт) |
|
Полная потребляемая мощность последовательной цепи, не более, В*А |
0,1 |
Диапазон рабочих температур, °С |
от -40 до 60 |
Габаритные размеры, мм |
143 x 170 x 52 |
Масса, не более, кг |
1 |
* - в зависимости от вариантов исполнения, см. структуру условного обозначения электросчетчика.
** - в зависимости от класса точности.
Особенности электросчетчика:
Характеристики надежности:

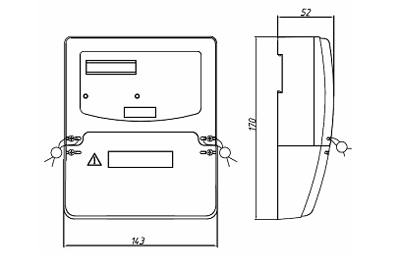

Габаритные размеры:
