Описание:

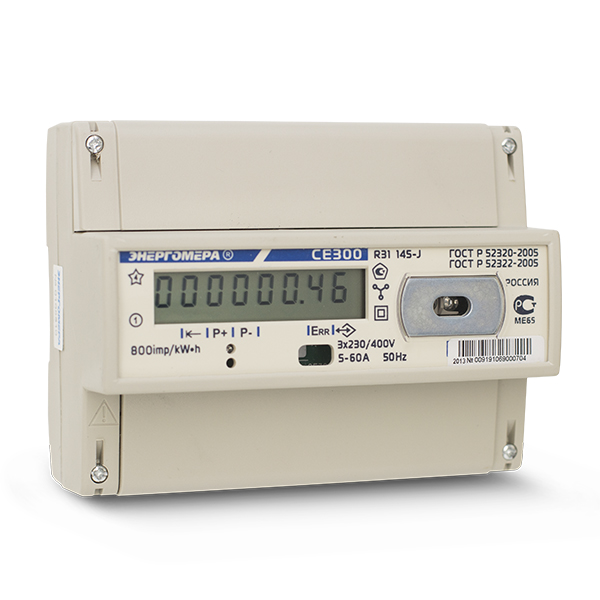

Трехфазный электросчетчик серии «СЕ».
Устанавливается на рейку ТН-35.
Предназначен для измерения и учета активной электроэнергии в трехфазных трех- или четырехпроводных цепях переменного тока, непосредственно или через измерительные трансформаторы в одном или двух направлениях.
Возможность передачи данных по инфракрасному каналу.
Нормативно-правовое обеспечение:
Структура условного обозначения СЕ300 X X X Х - Х Х:
Х - Тип корпуса:
R31 - для установки на рейку;
Примечание: цифра указывает номер конструктивного исполнения корпуса.
Х - Класс точности по:
ГОСТ Р 52323-2005
0 - 0,5S
ГОСТ Р 52322-2005
1 - 1;
2 - 2
Х - Номинальное напряжение:
0 - 3х57,7/100В;
1 - 2х100В;
4 - 3х230/400В
Х - Базовый (максимальный) ток:
3 - 5 (10) А;
5 - 5 (60) А;
6 - 5 (100) А
8 - 10 (100) А.
Х - Оптические порты связи:
I - IrDA 1.0;
J - оптический интерфейс
Х - Дополнительные исполнения:
Y - на два направления учета
(без буквы) - на одно направление учета
Технические характеристики:
Показатели |
Величины |
Класс точности |
0,5S; 1 |
Число тарифов |
1 |
Частота измерительной сети, Гц |
50±2,5; 60±3 |
Номинальное напряжение, В |
3*57,7/100; 3*230/400 |
Базовый (максимальный) ток, А |
5 (10); 5 (60); 5 (100) 10 (100) |
Стартовый ток (чувствительность), А: |
|
Потребляемая мощность параллельной цепи, не более, В*А (Вт) |
9 (0,8) |
Полная потребляемая мощность последовательной цепи, не более, В*А |
0,1 |
Передаточное число импульсного телеметрического выхода, имп./кВт*ч |
450; 800; |
Диапазон рабочих температур, °С |
от минус 40 до +60 |
Габаритные размеры, не более, мм |
143 х 113 х 72,5 |
Масса, не более, кг |
1 |
Особенности электросчетчика:
Характеристики надежности:

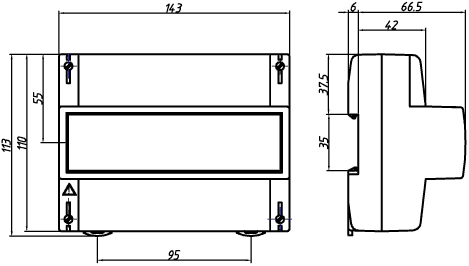

Габаритные размеры:
