Трехфазные однотарифные электросчетчики серии СЕ 302



CE302-S33

Описание:

Трехфазный электросчетчик серии «СЕ».
Устанавливается на щиток.
Измерение активной и реактивной электроэнергии в трехфазных цепях переменного тока непосредственно или через измерительные трансформаторы в одном или двух направлениях.



Нормативно-правовое обеспечение:

• Соответствует ГОСТ Р 52320-2005.
• Соответствует ГОСТ Р 52322-2005.
• Соответствует ГОСТ Р 52323-2005.
• Соответствует ГОСТ Р 52425-2005.
• Сертифицирован и внесен в Государственный реестр средств измерений РФ.



Структура условного обозначения СЕ302 Х Х Х Х - Х Х:

Х - Тип корпуса:
      S33 - для установки на щиток.
      Примечание: цифра указывает номер конструктивного исполнения корпуса.

Х - Класс точности по активной/реактивной энергии
      5 - 0,5S/0,5;
      7 - 1/1

Х - Номинальное напряжение:
      0 - 3х57,7/100В;
      1 - 2х100В;
      4 - 3х230/400В

Х - Базовый (максимальный) ток:
      3 - 5 (10) А;
      5 - 5 (60) А;
      6 - 5 (100) А;
      8 - 10 (100) А

Х - Оптические порты связи:
      I - IrDA 1.0
      J - оптический интерфейс

Х - Дополнительные исполнения:
      Y - на 2 направления учета;
         - на 1 направление учета



Технические характеристики:

Показатели	Величины
Класс точности при измерении активной/реактивной энергии	0,5S/0,5; 1/1
Число тарифов	1
Частота измерительной сети, Гц	50±2,5; 60±3
Номинальное напряжение, В	2*100; 3*57,7/100; 3*230/400
Базовый (максимальный) ток, А	5 (10); 5 (60); 5 (100);  10 (100)
Стартовый ток (чувствительность), А: - для электросчетчиков непосредственного включения, Iб - для электросчетчиков трансформаторного включения, Iном	0,004 0,001; 0,002
Потребляемая мощность параллельной цепи, не более, В*А (Вт)	9 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А	0,1
Передаточное число импульсного телеметрического выхода, имп./кВт*ч	450; 800; 4000; 8000
Диапазон рабочих температур, °С	от минус 40 до 60
Габаритные размеры, не более, мм	235 х 169 х 70
Масса, не более, кг	1



Особенности электросчетчика:

• Защита от недоучета и хищений электроэнергии.
• Световой индикатор работы.
• Два направления работы.
• Малое собственное потребление.
• Наличие порта IrDA 1.0 и оптического интерфейса.
• Высокая чувствительность по току нагрузки.
• Устойчивость к климатическим, механическим и электромагнитным воздействиям.



Характеристики надежности:

• Минимальная наработка на отказ — 160 000 часов.
• Межповерочный интервал — 16 лет.
• Средний срок службы — 30 лет.
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 3 года с даты выпуска.

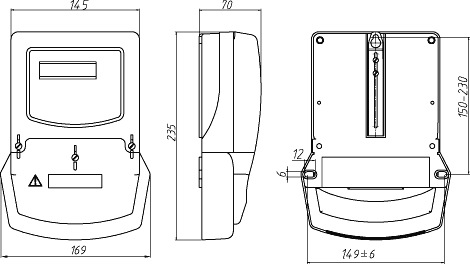

Габаритные размеры:
