Трехфазные многофункциональные многотарифные электросчетчики серии ЦЭ6850М

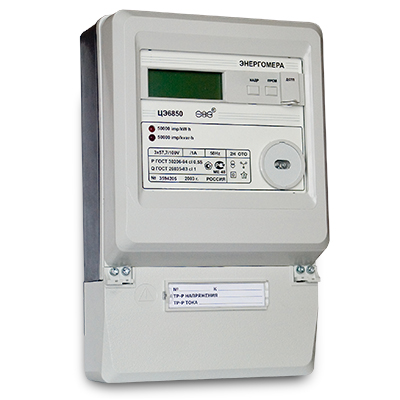

ЦЭ6850М-Ш30

Описание:

Счетчик предназначен для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, коэффициента мощности, среднеквадратического значения напряжения и силы тока по трем фазам в трехфазных цепях переменного тока и организации многотарифного учета электроэнергии.



Нормативно-правовое обеспечение:

• Счетчики удовлетворяют требованиям ГОСТ Р 52320-2005,
  ГОСТ Р 52322-2005 (для класса 1 и 2), ГОСТ Р 52323-2005 (для класса 0,2S и 0,5S) в части измерения активной энергии и ГОСТ Р 52425-2005 в части измерения реактивной энергии
• Сертифицированы и внесены в Госреестры средств измерений России и СНГ



Структура условного обозначения ЦЭ6850М X/X X X X X X Ш30:

Х - Класс точности по активной энергии: **
      0,2S;
      0,5S;
      1

Х - Класс точности по реактивной энергии: **
      0,5;
      1;
      2;

Х - Номинальное фазное напряжение:
      220 В;

Х - Номинальный и максимальный ток:
      1-1,5А  -  Трансформаторное включение;
      5-7,5А  -  Трансформаторное включение;
      5-100А - Прямое включение;

Х - Число направлений учета электроэнергии:
      1Н - Для счетчиков на одно направление;
      2Н - Для счетчиков прямого и обратного направлений;

Х - Дополнительные модули: *
      О - Отсутствие модуля интерфейса;
      1 - Модуль интерфейса EIA485;
      2 - Модуль интерфейса EIA232;
      4 - Модуль интерфейса ИРПС;

Ш - Р - Наличие модуля резервного питания;
      О - Отсутствие модуля резервного питания;

30 - Тип корпуса:
        Для установки в шкаф;

* - Во всех исполнениях присутствует модуль оптопорта;
** - Исполнения счетчиков классов точности в зависимости от номинального напряжения, номинального и максимального тока, приведены ниже в таблице;
*** - Счетчики ЦЭ6850М выпускаются с номинальным напряжением 220 В, имеют расширенный диапазон по напряжению от 0,2 Uном до 1,15 Uном и могут эксплуатироваться в сетях переменного тока с номинальным фазным напряжением от 57,7 до 220 В.



Технические характеристики:

Показатели	Величины
Класс точности при измерении активной (реактивной) энергии	0,2S (0,5); 0,5S (1,0); 1,0 (2,0); 1/2
Частота измерительной сети, Гц	50±2,5
Номинальная (максимальная) сила тока, А	1(1,5); 5(7,5)
Базовая (максимальная) сила тока, А	5 (100)
Порог чувствительности: для электросчетчиков непосредственное включение, Iб для электросчетчиков трансформаторное включение, Iном	0,004 0,001
Полная мощность, потребляемая каждой цепью тока, не более, В*А	0,1
Полная (активная) мощность, потребляемая каждой цепью напряжения, не более B*A, (Bт)	4,0 (1,5)
Количество десятичных разрядов индикатора	8
Предел допускаемой основной абсолютной погрешности по времени, с/сут	±0,5
Предел допускаемой дополнительной температурной среднесуточной погрешности по времени, с/(°С*сут)	0,15 в диапазоне температур от минус 10 до 45°С; 0,2 в диапазоне температур от минус 40 до 60°С.
Диапазон рабочих температур, °С	от минус 40 до 60 °С
Габаритные размеры, мм	177 x 282 x 85
Масса, не более, кг	3,0



Особенности электросчетчика:

• Технологический запас по классу точности
• Высокая достоверность учета электроэнергии и мощности при наличии нарушений качества питающей сети (несимметрия и несинусоидальность напряжений и токов нагрузки); электросчетчик обеспечивает достоверный учет до 45-ой гармоники сети
• Обеспечение учета реальных потерь в ЛЭП (W=I²Rt)
• Автоматическая самодиагностика с выдачей результата
• Защита от недоучета и хищений электроэнергии
• Устойчивость к климатическим, механическим и электромагнитным воздействиям



Характеристики надежности:

• Средняя наработка на отказ — 160000 часов
• Межповерочный интервал — 8 лет
• Средний срок службы — 30 лет
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.



Функциональные возможности:

• Счетчик ведет учет энергии по четырем тарифам в соответствии с графиками тарификации и сезонными программами (количество сезонных программ - до 12, количество исключительных дней - до 32, количество тарифных зон - до 12, количество графиков тарификации до 36).
• Счетчик электроэнергии обеспечивает учет:
  • количества потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом, суммарно и раздельно по четырем тарифам;
  • количества потребленной и отпущенной активной и реактивной электроэнергии в общем регистре, если графики тарификации отсутствуют или заданы пользователем некорректно;
  • количества потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом за каждый месяц. Глубина хранения 24 месяца;
  • количества потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом за каждые сутки. Глубина хранения 45 суток;
  • максимальных значений месячных мощностей по четырем тарифам (и в общем регистре). Глубина хранения 24 месяца;
  • графиков активных и реактивных мощностей, усредненных на заданном интервале времени, в каждом направлении учета электроэнергии.
• Счетчик электроэнергии обеспечивает измерение и индикацию:
  • полной, активной и реактивной мощности по каждой из фаз и суммарно;
  • среднеквадратических значений фазных напряжений по каждой фазе в цепях напряжения;
  • среднеквадратических значений токов по каждой фазе в цепях тока;
  • углов сдвига фазы между основными гармониками фазных напряжений и токов;
  • углов сдвига фазы между основными гармониками фазных напряжений;
  • коэффициентов активной и реактивной мощности по каждой фазе (с ненормируемой точностью);
  • частоты сети.

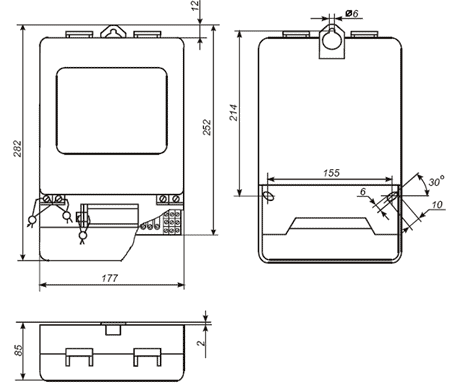

Габаритные размеры:
