Назначение:
Выключатели ВНР, ВНА применяются в шкафах комплектных распределительных устройств (КРУ), комплектных трансформаторных подстанций (КТП) внутренней установки и камерах стационарных одностороннего обслуживания (КСО).
Структура условного обозначения ВНР:
В – выключатель;
Н – нагрузки;
Р – тип привода ручной;
п – со встроенными предохранителями;
10 – номинальное напряжение, кВ;
400, 630 – номинальный ток, А;
10 – номинальная периодическая составляющая сквозного тока к.з., кА;
з – с ножами заземления расположенными снизу или сверху рамы выключателя;
зп – заземляющие ножи расположены за предохранителями сверху или снизу выключателя;
У или УХЛ– климатическое исполнение по ГОСТ 15150-69;
2 или 3 – категория размещения по ГОСТ 15150-69.
Структура условного обозначения ВНА:
В – выключатель;
Н – нагрузки;
А – автогазовый;
п – со встроенными предохранителями;
по расположению привода:
(Л)-с левосторонним приводом,
(П)-с правосторонним приводом;
межполюсное расстояние:
без символа-межполюсное расстояние 200мм,
250-межполюсное расстояние 250мм;
10 – номинальное напряжение, кВ;
400, 630 – номинальный ток, А;
20-номинальная периодическая составляющая сквозного тока к.з., кА;
наличие и расположение заземляющих ножей:
без символа-без заземляющих ножей,
з–заземляющие ножи снизу (со стороны шарнирных контактов),
зв-заземляющие ножи сверху(со стороны разъемных контактов),
2з-заземляющие ножи с двух сторон,
зп – заземляющие ножи расположены за предохранителями(снизу);
УХЛ– климатическое исполнение по ГОСТ 15150-69;
2 – категория размещения по ГОСТ 15150-69.
Условия эксплуатации:
Технические характеристики ВНР и ВНА :
Наименование параметра |
Значение параметра |
|
ВНР-10/400(630)-10з ВНРп-10/400(630)-10з ВНРп-10/400(630)-10зп |
ВНА-10/400(630)-10з ВНАп-10/400(630)-10з ВНАп-10/400(630)-10зп |
|
Номинальное напряжение, кВ |
10 |
10 |
Наибольшее рабочее напряжение, кВ |
12 |
12 |
Номинальный ток, А |
400(630) |
400(630) |
Номинальный ток отключения при cos φ>=0,7, А |
400(630) |
400(630) |
Нормированные параметры сквозных токов короткого замыкания: |
|
|
наибольший ток(ток электродинамической стойкости), кА |
25 |
51 |
номинальное начальное значение периодической составляющей, кА |
10 |
20 |
среднеквадратичное значение тока за время его протекания (ток термической стойкости), кА |
10 |
20 |
время протекания тока (время короткого замыкания), с |
1 |
1 |
Нормированные параметры тока включения: |
|
|
наибольший ток, кА |
25 |
51 |
начальноее действующее значение периодической составляющей, кА |
10 |
20 |

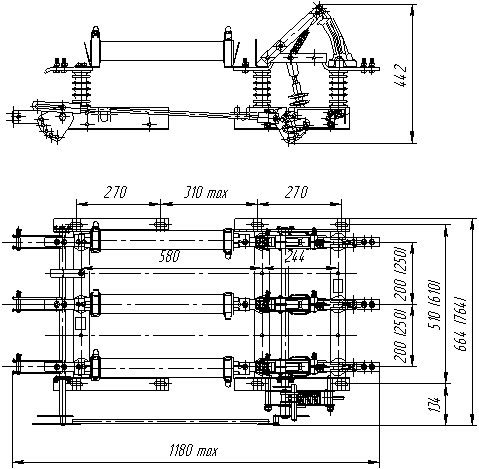

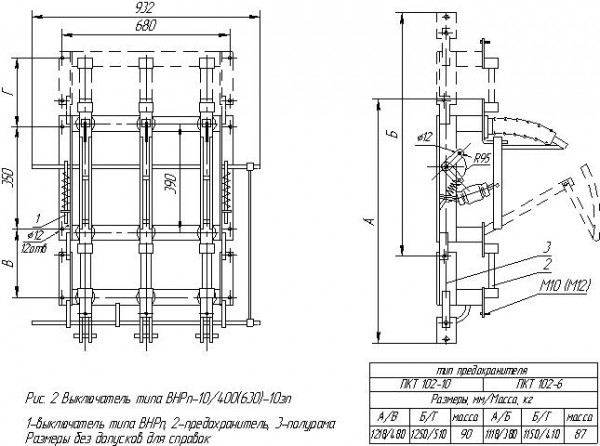

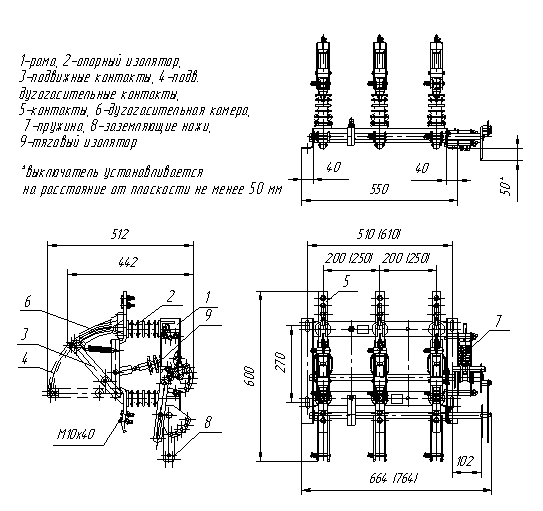

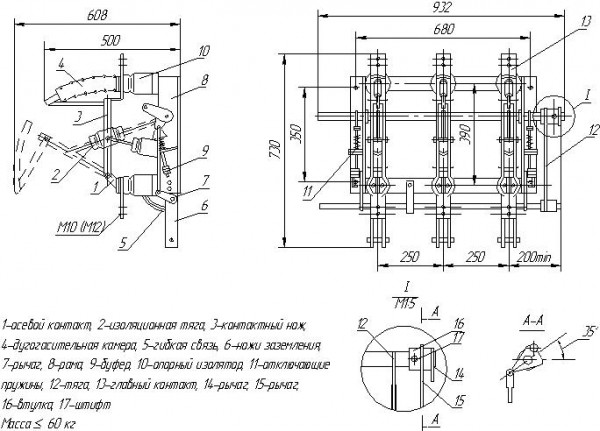

Габаритные размеры ВНР:

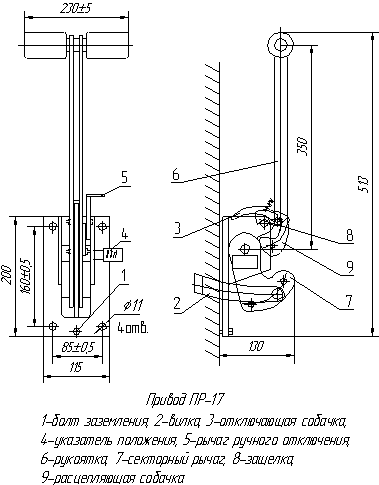

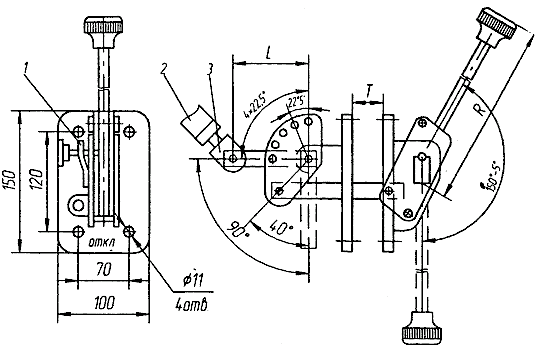

Привод ПР-17:
