Трехфазные многофункциональные многотарифные электросчетчики серии ЦЭ6850М

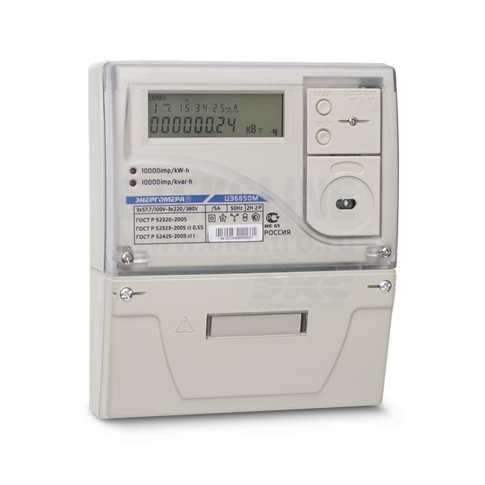

ЦЭ6850М-Ш31

Описание:

Счетчик предназначен для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, коэффициента мощности, среднеквадратического значения напряжения и силы тока по трем фазам в трехфазных цепях переменного тока и организации многотарифного учета электроэнергии.

Нормативно-правовое обеспечение:

Счетчики удовлетворяют требованиям ГОСТ Р 52320-2005,
ГОСТ Р 52322-2005 (для класса 1 и 2), ГОСТ Р 52323-2005 (для класса 0,2S и 0,5S) в части измерения активной энергии и ГОСТ Р 52425-2005 в части измерения реактивной энергии.
Сертифицированы и внесены в Госреестры средств измерений России и СНГ

Структура условного обозначения ЦЭ6850М X-X X-X-X X X Ш31:

Х - Класс точности по активной энергии:**
0,2S;
0,5S;
1;

Х - Класс точности по реактивной энергии:**
0,5;
1;
2;

Х - Диапазон номинальных фазных напряжений сетей, к которым счетчик может присоединяться: ***
57,7 - 220 В

Х - Номинальный и максимальный ток:
1-1,5А - Трансформаторное включение;
5-7,5А - Трансформаторное включение;
5-100А - Прямое включение;

Х - Число направлений учета электроэнергии:
1Н - Для счетчиков на одно направление;
2Н - Для счетчиков прямого и обратного направлений

Х - Дополнительные модули: *
О - Отсутствие модуля интерфейса;
1 - Модуль интерфейса EIA485;
2 - Модуль интерфейса EIA232;

Ш - Р - наличие модуля резервного питания;

О - отсутствие модуля резервного питания.

31 - Тип корпуса:

Для установки в шкаф:

* - Во всех исполнениях присутствует модуль оптопорта;
** - Исполнения счетчиков классов точности в зависимости от номинального напряжения, номинального и максимального тока, приведены ниже в таблице;
*** - Счетчики ЦЭ6850М выпускаются с номинальным напряжением 220 В, имеют расширенный диапазон по напряжению от 0,2 Uном до 1,15 Uном и могут эксплуатироваться в сетях переменного тока с номинальным фазным напряжением от 57,7 до 220 В.

Технические характеристики:

Показатели	Величины
Класс точности при измерении активной (реактивной) энергии	0,2S (0,5); 0,5S (1); 1/2;
Частота измерительной сети, Гц	50±2,5
Номинальная (максимальная) сила тока, А	1(1,5); 5(7,5)
Базовая (максимальная) сила тока, А	5 (100)
Порог чувствительности: для электросчетчиков непосредственное включение, Iб для электросчетчиков трансформаторное включение, Iном	0,004 0,001
*Полная мощность, потребляемая каждой цепью тока, не более, ВА**	0,1
*Полная (активная) мощность, потребляемая каждой цепью напряжения, не более BA, (Bт)**	4,0 (1,5)
Количество десятичных разрядов индикатора	8
Предел допускаемой основной абсолютной погрешности по времени, с/сут	±0,5
*Предел допускаемой дополнительной температурной среднесуточной погрешности по времени, с/(°Ссут)**	0,15 в диапазоне температур от минус 10 до 45°С; 0,2 в диапазоне температур от минус 40 до 60°С.
Диапазон рабочих температур, °С	от минус 40 до 60 °С
Габаритные размеры, мм	175 x 210,5 x 71,5
Масса, не более, кг	3

Особенности электросчетчика:

Технологический запас по классу точности
Высокая достоверность учета электроэнергии и мощности при наличии нарушений качества питающей сети (несимметрия и несинусоидальность напряжений и токов нагрузки); электросчетчик обеспечивает достоверный учет до 45-ой гармоники сети
Обеспечение учета реальных потерь в ЛЭП (W=I²Rt)
Регистрация в энергонезависимой памяти всех фактов вскрытия крышки клеммной коробки и корпуса электросчетчика — «электронная пломба».
Возможность замены элемента питания без вскрытия корпуса.
Автоматическая самодиагностика с выдачей результата
Защита от недоучета и хищений электроэнергии
Устойчивость к климатическим, механическим и электромагнитным воздействиям

Характеристики надежности:

Средняя наработка на отказ — 160000 часов
Межповерочный интервал — 16 лет
Средний срок службы — 30 лет
Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.

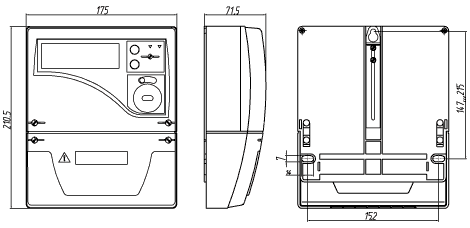

Габаритные размеры:
