Описание:

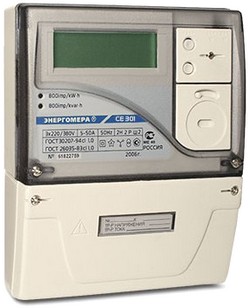

Трехфазный многофункциональный электросчетчик
серии «СЕ».
Устанавливается на щиток.
Осуществляет измерение и учет активной электрической энергии в трехфазных четырехпроводных цепях переменного тока с возможностью учета в одном или двух направлениях. Интеграция в систему контроля оплаты за счет удаленного сбора данных по цифровому интерфейсу, различным встроенным и внешним модулем связи или ИК-(IrDA) каналу.
Нормативно-правовое обеспечение
Структура условного обозначения СЕ301 X XXX X...X:
Х - Тип корпуса:
S31 - для установки на щиток.
Х - Класс точности по активной энергии:
0 – 0,5S;
1 – 1
Х - Номинальное напряжение (фазное):
0 – 57,7 В;
4 – 230 В.
Х - Номинальный, базовый (максимальный) ток:
3 – 5(10) А;
5 – 5(60) А;
6 – 5(100) А;
8 – 10(100) А.
Х...Х - Дополнительные исполнения:
A - EIA485;
E - EIA232;
P - PLC-интерфейс;
R1 - радиоинтерфейс со встроенной антенной;
R2 - радиоинтерфейс с разъемом под внешнюю антенну;
S - реле сигнализации;
I - IrDA 1.0;
J - оптопорт;
Y - на два направления учета;
V - контроль вскрытия крышки;
Z(1) - Резервный источник питания (РИП);
Z(2) - Подсветка индикатора;
Z(12) - Резервное питание и подсветка индикатора.
Q - реле управления.
X - Сниженное собственное потребление.
Технические характеристики:
Показатели |
Величины |
Класс точности |
0,5S; 1 |
Число тарифов |
4 |
Частота измерительной сети, Гц |
50 ± 2,5 (60±2,5) |
Номинальное напряжение, В |
3х57,7/100; 3х230/400 |
Базовый (максимальный) ток, А |
5 (10); 5 (60); 5 (100); 10 (100) |
Стартовый ток (чувствительность), А: |
|
Потребляемая мощность параллельной цепи, не более, В*А (Вт) |
9 (0,8) |
Полная потребляемая мощность последовательной цепи, не более, В*А |
0,1 |
Диапазон рабочих температур, °С |
от минус 40 до 60 |
Габаритные размеры, не более, мм |
210,5 х 175 х 71,5 |
Масса, не более, кг |
1,5 |
Особенности электросчетчика:
Характеристики надежности:
Функциональные возможности:
Счетчик обеспечивает учет и вывод на индикацию:
Счетчик измеряет и показывает:
Счетчик обеспечивает задание следующих параметров:

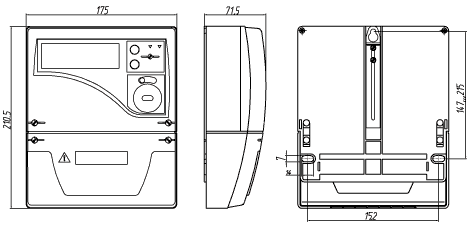

Габаритные размеры:
