Трехфазные многофункциональные многотарифные электросчетчики серии СЕ 301

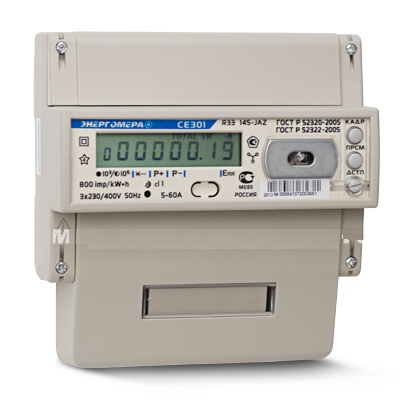

CE301-R33

Описание:

Трехфазный многофункциональный электросчетчик
серии «СЕ».
Устанавливается на рейку ТН-35 и в щиток.
Осуществляет измерение и учет активной электрической энергии в трехфазных четырехпроводных цепях переменного тока с возможностью учета в одном или двух направлениях. Интеграция в систему контроля оплаты за счет удаленного сбора данных по цифровому интерфейсу, различным встроенным и внешним модулям связи и оптическому или IrDA порту.



Нормативно-правовое обеспечение

• Соответствует ГОСТ Р 52320-2005.
• Соответствует ГОСТ Р 52322-2005.
• Соответствует ГОСТ Р 52323-2005.
• Сертифицирован и внесен в Государственный реестр средств измерений РФ.



Структура условного обозначения СЕ301 X XXX X...X:

Х - Тип корпуса:
      R33 - для установки на рейку и в щиток.

Х - Класс точности по активной энергии:
      0 – 0,5S;
      1 – 1

Х - Номинальное напряжение (фазное):
      4 – 230 В

Х - Номинальный, базовый (максимальный) ток:
      3 – 5(10) А;
      5 – 5(60) А;
      6 – 5(100) А;
      8 – 10(100) А.

Х...Х - Дополнительные исполнения:
      A - EIA485;
      I - IrDA 1.0;
      J - оптопорт;
      Y - на два направления учета;
      Q - реле управления;
      S - реле сигнализации;
      Z(1) - Резервный источник питания (РИП);
      Z(2) - Подсветка индикатора;
      Z(12) - Резервное питание и подсветка индикатора.



Технические характеристики:

Показатели	Величины
Класс точности	0,5S; 1
Число тарифов	4
Частота измерительной сети, Гц	50 ± 2,5 (60±2,5)
Номинальное напряжение, В	3х230/400
Базовый (максимальный) ток, А	5 (10); 5 (60); 5 (100); 10 (100)
Стартовый ток (чувствительность), А: - для электросчетчиков непосредственного включения, Iб - для электросчетчиков трансформаторного включения, Iном	0,002 0,001
Потребляемая мощность параллельной цепи, не более, В*А (Вт)	9 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А	0,1
Диапазон рабочих температур, °С	от минус 40 до 60
Габаритные размеры, не более, мм	143 х 151,5 х 72,5
Масса, не более, кг	1



Особенности электросчетчика:

• Электронная пломба.
• Наличие ИК-порта IrDA1.0 и оптического интерфейса.
• Реле управления нагрузкой.
• Реле сигнализации превышения лимитов потребления.
• Малое собственное энергопотребление.
• Интерфейс EIA485.
• Устойчивость к климатическим, механическим и электромагнитным воздействиям.



Характеристики надежности:

• Минимальная наработка на отказ — 160 000 часов.
• Межповерочный интервал — 10 лет.
• Средний срок службы — 30 лет.
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.



Функциональные возможности

Счетчик обеспечивает учет и вывод на индикацию:

• количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец месяца и за 12 предыдущих месяцев;
• количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец суток за 45 суток;
• графиков активных мощностей (потребления), усредненных на заданном интервале времени 30 минут не менее 60 суток; значение активной мощности, усредненное за прошедший трехминутный интервал;
• максимальное значение активной мощности, усредненное на 30-минутном интервале, за текущий и 12 прошедших месяцев раздельно по четырем тарифам.

Счетчик измеряет и показывает:

• среднеквадратические значения фазных напряжений и токов;
• активную мощность.

Счетчик обеспечивает задание следующих параметров:

• текущего времени и даты;
• разрешение перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
• до 12 дат начала сезона;
• до 12 зон суточного графика тарификации и до 36 графиков тарификации;
• до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
• коэффициентов трансформации тока и напряжения;
• лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.

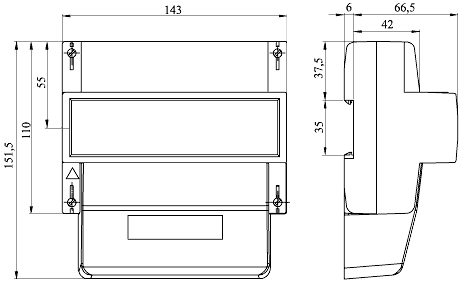

Габаритные размеры:
