Описание:

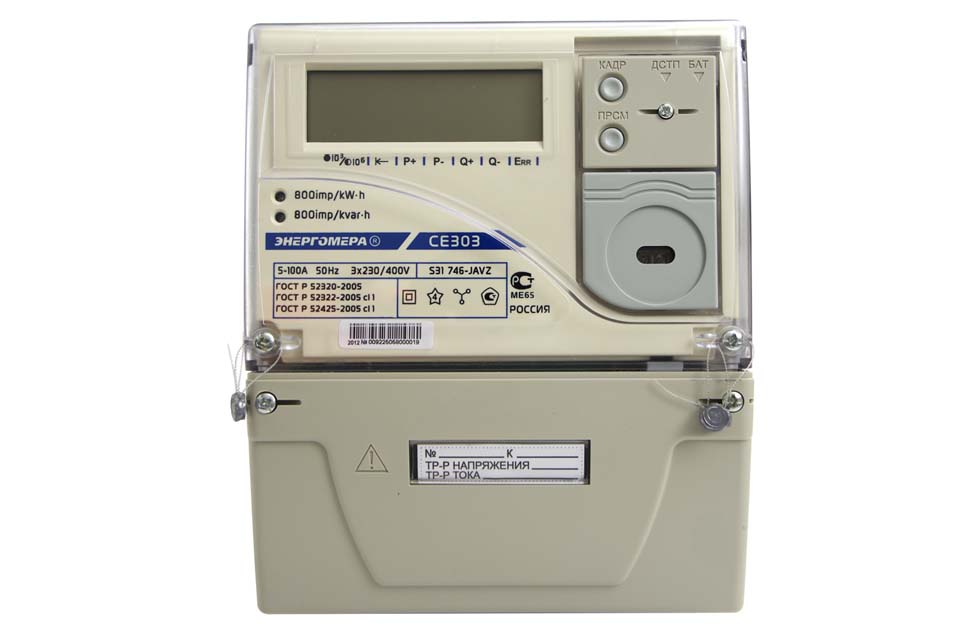

Счетчик является трехфазным, универсальным трансформаторного или непосредственного включения (в зависимости от варианта исполнения) и предназначен для измерения активной и реактивной электрической энергии, активной, реактивной мощности, частоты напряжения, коэффициентов активной и реактивной мощностей, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии.
Нормативно-правовое обеспечение:
Структура условного обозначения СЕ303 X XXX X...X:
Х - Тип корпуса:
S31 - для установки в щиток.
Х - Класс точности по активной/реактивной энергии:
5 – 0,5S/0,5;
7 – 1/1
Х - Номинальное напряжение (фазное):
0 – 57,7 В
4 – 230 В
Х - Номинальный, базовый (максимальный) ток:
3 – 5(10) А;
5 – 5(60) А;
6 – 5(100) А;
8 – 10(100) А.
Х...Х - Дополнительные исполнения:
A - EIA485;
E - EIA232;
P - PLC-интерфейс;
R1 - радиоинтерфейс со встроенной антенной;
R2 - радиоинтерфейс с разъемом под внешнюю антенну;
S - реле сигнализации; V - контроль вскрытия крышки;
I - IrDA 1.0;
J - оптопорт;
Y - на два направления учета;
Q - реле управления.
Z - с расширенным набором параметров;
Z(1) - Резервный источник питания (РИП);
Z(2) - Подсветка индикатора;
Z(12) - Резервное питание и подсветка индикатора.
X - Сниженное собственное потребление.
Технические характеристики:
Показатели |
Величины |
Класс точности при измерении активной/реактивной энергии |
0,5S/0,5; 1/1 |
Число тарифов |
4 |
Частота измерительной сети, Гц |
50±2,5 (60±2,5) |
Номинальное напряжение, В |
3х57,7/100; 3х230/400 |
Базовый (максимальный) ток, А |
5 (10); 5 (60); 5 (100); 10 (100) |
Порог чувствительности (для соответствующего класса точности), мА |
5; 10 |
Потребляемая мощность параллельной цепи, не более, В*А (Вт) |
9,0 (0,8) |
Полная потребляемая мощность последовательной цепи, не более, В*А |
0,1 |
Диапазон рабочих температур, °С |
от минус 40 до 60 |
Габаритные размеры, не более, мм |
210,5 х 175 х 71,5 |
Масса, не более, кг |
1,5 |
Особенности электросчетчика:
Характеристики надежности:
Функциональные возможности:

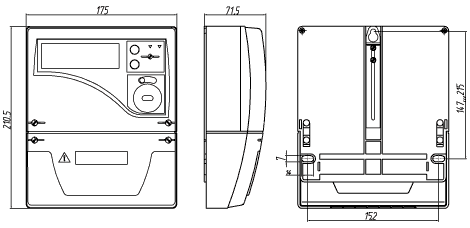

Габаритные размеры:
