Трехфазные многофункциональные многотарифные электросчетчики серии СЕ 303



СЕ303-S34

Описание:

Счетчик является трехфазным, непосредственного включения со встроенным реле управления нагрузкой и предназначен для измерения активной и реактивной электрической энергии, активной, реактивной мощности, частоты напряжения, коэффициентов активной и реактивной мощностей, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии.



Нормативно-правовое обеспечение:

• Соответствует ГОСТ Р 52320-2005.
• Соответствует ГОСТ Р 52322-2005.
• Соответствует ГОСТ Р 52323-2005.
• Соответствует ГОСТ Р 52425-2005.
• Сертифицирован и внесен в Государственный реестр средств измерений РФ.



Структура условного обозначения СЕ303 X XXX X...X:

Х - Тип корпуса:
      S34 - для установки в щиток.

Х - Класс точности по активной/реактивной энергии:
      7 – 1/1

Х - Номинальное напряжение (фазное):
      4 – 230 В

Х - Номинальный, базовый (максимальный) ток:
      5 – 5(60) А.

Х...Х - Дополнительные исполнения:
      A - EIA485;
      E - EIA232;
      P - PLC-интерфейс;
      R1 - радиоинтерфейс со встроенной антенной;
      R2 - радиоинтерфейс с разъемом под внешнюю антенну;
      V - контроль вскрытия крышки;
      I - IrDA 1.0;
      J - оптопорт;
      Q - реле управления.
      Z - с расширенным набором параметров;
      Z(1) - Резервный источник питания (РИП);
      Z(2) - Подсветка индикатора;
      Z(12) - Резервное питание и подсветка индикатора.



Технические характеристики:

Показатели	Величины
Класс точности при измерении активной/реактивной энергии	1/1
Число тарифов	4
Частота измерительной сети, Гц	50±2,5 (60±2,5)
Номинальное напряжение, В	3х230/400
Базовый (максимальный) ток, А	5 (60)
Порог чувствительности (для соответствующего класса точности), мА	10
Потребляемая мощность параллельной цепи, не более, В*А (Вт)	9,0 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А	0,1
Диапазон рабочих температур, °С	от минус 40 до 60
Габаритные размеры, не более, мм	280 х 175 х 85
Масса, не более, кг	3



Особенности электросчетчика:

• Электронная пломба.
• Наличие ИК-порта IrDA1.0 и оптического интерфейса.
• Встроенное трехфазное реле управления нагрузкой.
• Малое собственное энергопотребление.
• Сигнализация об отклонении от лимитов по мощности и потреблению.
• Интерфейс EIA485, EIA232, радиомодем, PLC-модем (передача информации по сети 0,4кВ).
• Защита памяти данных и памяти программ от несанкционированных изменений.
• Устойчивость к климатическим, механическим и электромагнитным воздействиям.



Характеристики надежности:

• Минимальная наработка на отказ - 160000 часов.
• Средний срок службы - 30 лет.
• Межповерочный интервал - 16 лет.
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска.



Функциональные возможности:

• Счетчик обеспечивает учет и вывод на индикацию:
• количества потребленной и отпущенной активной и реактивной энергии раздельно и нарастающим итогом суммарно по четырем тарифам на конец месяца и за 12 предыдущих месяцев;
• графиков активных и реактивных мощностей потребления, усредненных на заданном интервале времени (30 минут) не менее 75 суток; значение активной и реактивной мощности, усредненное за прошедший трехминутный минутный интервал;
• количества потребленной активной и реактивной электроэнергии нарастающим итогом суммарно и раздельно по 4-м тарифам на конец суток и за предыдущие 44 суток;
• действующего тарифа и направления электроэнергии (отпуск, потребление);
• максимального значения активной и реактивной мощности, усредненной на 30-минутном интервале, за текущий и прошедших 12 месяцев раздельно по четырем тарифам.
• Счетчик измеряет и показывает:
• среднеквадратические значения фазных напряжений и токов;
• активную мощность.
• Предусмотрена возможность задания следующих параметров:
• текущего времени и даты;
• разрешения перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
• до 12-ти дат начала сезона;
• до 12-ти зон суточного графика тарификации и до 36-ти графиков тарификации;
• до 32-х исключительных дней (дни, в которых тарификация отличается от общего правила и задается пользователем);
• коэффициентов трансформации тока и напряжения;
• лимитов по потреблению и мощности с процентом превышения для работы сигнализации по каждому тарифу.

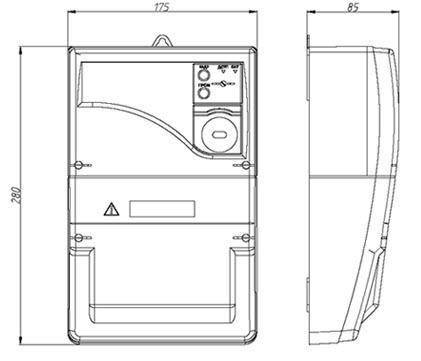

Габаритные размеры:
