Тали электрические ТЭ-200 г/п 2,0 т

Назначение:

Тали электрические передвижные типа ТЭ-200 предназначены для подъема, опускания и горизонтального перемещения по прямым и радиусным участкам пути груза, подвешенного на крюк.



Условия эксплуатации:

Электротали оборудованы электродвигателями и аппаратурой защищенного или открытого исполнения и могут работать в помещениях или под навесом при температуре окружающей среды от -40 до +40°С.

Запрещается совмещении операций подъема грузозахватного органа с передвижением тали. Недопустимо применение тали электрической:

- для транспортировки людей;

- в средах, насыщенных парами кислот, щелочей и других веществ, вредно влияющих на изоляцию электропроводки или создающих недостаточно надежные условия заземления;

- в атмосфере, содержащей взрывоопасные или легковоспламеняющиеся пары, газы, пыль или токопроводящую пыль;

- на складах взрывчатых, и легковоспламеняющихся веществ, даже если эти вещества по своим свойствам не насыщают атмосферу взрывоопасной пылью и газами;

- в других взрывоопасных и пожароопасных местах; - на судах в условиях качки крена и других требований по регистру России.

При эксплуатации тали электрической в сильно запыленных местах необходимо чаще осматривать ее механизмы и электроаппараты, т.к. пыль, особенно абразивная, сильно ускоряет износ электродвигателей и механизмов тали.

Технические особенности

• Два независимых тормоза подъема;
• Эксплуатация при температуре от -20С до +40С.



Технические характеристики:

Грузоподъемность, т	2
Скорость подъема, м/мин (м/с): основная  пониженная (по заказу) диапазон регулирования	4,0(0,065) 0,6(0,01)...6,0(0,1)
Скорость передвижения, м/мин (м/с)	24,0 (0,4)
Монорельсовый путь - двутавровые балки по ГОСТ 19425-74	18М, 24М, 30М, 36М,
Группа режима работы по ГОСТ 25835 (ИСО 4301)	3М (М5)
Кратность полиспаста	4/1

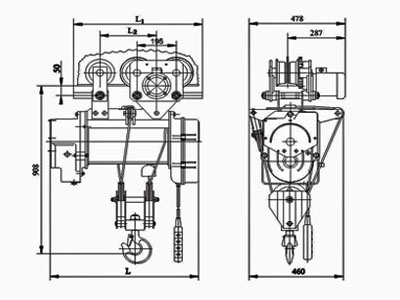

Габаритные размеры:

Обозначение тали	Высота подъема, м	L, мм	L1, мм	L2, мм	Установленная мощность, кВт	Радиус поворота пути (по заказу),м	Наибольшая нагрузка на каток, кН	Масса, кг
ТЭ 200-5110 ТЭ 200-5120	6,3	762	640	282	1,7+0,18	Прямой путь	7,0	213 214
ТЭ 200-5210 ТЭ 200-5220	12,5	1088	966	602	1,7+0,18	Прямой путь	7,0	237 238
ТЭ 200-5310 ТЭ 200-5320	20,0	1484	1362	997	1,7+0,25	Прямой путь	7,0	301 302
ТЭ 200-5410 ТЭ 200-5420	24,0	1696	1574	1207	1,7+0,25	Прямой путь	7,0	323 324
