Назначение:
Предохранители высоковольтные токоограничивающие серий ПКТ101, ПКТ102, ПКТ103 и ПКТ104 предназначены для защиты силовых трансформаторов, воздушных и кабельных линий, в сетях трехфазного переменного тока частоты 50 и 60 Гц с номинальным напряжением от 3 до 35 кВ и рабочими токами от 2 до 400 А.
Климатическое исполнение У, категории размещения 1 и 3 по ГОСТ 15150-69.
Структура условного обозначения высоковольтный предохранителей серий ПКТ101, ПКТ102, ПКТ103 и ПКТ104 на 3, 6, 10, 20, 35 кВ климатического исполнения У1, УЗ, например, ПКТ 101-10-16-20 У1:
П - предохранитель;
К - с кварцевым наполнителем;
Т - для силовых трансформаторов;
1 - однополюсный;
01 - конструктивное исполнение контакта;
10 - номинальное напряжение в киловольтах;
16 - номинальный ток предохранителя в амперах;
20 - номинальный ток отключения в килоамперах;
У- климатическое исполнение;
1 - категория размещения.
Устройство высоковольтных предохранителей ПКТ:

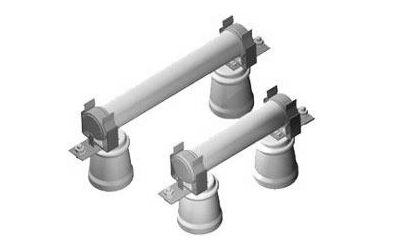

Высоковольтный предохранитель ПКТ состоит из следующих элементов: два контакта, заменяемый патрон, два опорных изолятора. Заменяемый патрон, армированный латунными вставками, изготовлен из фарфора или же стекла и заполнен кварцевым песком высокой очистки, в котором располагается плавкий элемент из нихромовой или из посеребренной медной проволоки. Помимо этого, некоторые предохранители оснащены указателем срабатывания, который выдвигается при помощи пружины.
Принцип действия высоковольтных предохранителей ПКТ:
При возникновении перенапряжения или при прохождении тока короткого замыкания по цепи плавкая вставка под воздействием высокой температуры плавится. Дуга, которая возникает при прерывании проводника под напряжением, гасится, не нанося никакого вреда, благодаря наличию в патроне кварцевого песка. В результате этого цепь размыкается, и защищаемое электрооборудование остается неповрежденным.
Условия эксплуатации высоковольтных предохранителей ПКТ:
Условия эксплуатации высоковольтных предохранителей ПКТ напрямую зависят от типа патрона, которым снабжается предохранитель. Патроны могут быть оснащены герметичным и негерметичным корпусом. Герметичный корпус гарантирует пожаробезопасность. В общем виде условия эксплуатации предохранителей ПКТ таковы:
Технические характеристики:
Предохранитель | Патрон | Длина, мм | Диаметр, мм | Напряжение, кВ | Ток, А | Масса, кг (патрон) |
---|---|---|---|---|---|---|
ПКН 001-10 У3 | ПН-0,1-10 У3 | 212 | 55 | 10 | нет | 4,2 (0,9) |
ПКН 001-35 У3 | ПН-0,1-35 У3 | 612 | 55 | 35 | нет | 17,4 (2,6) |
ПКН 001-10 У1 | ПН 0.1-10 У1 | 318 | 55 | 10 | нет | 7,5 (1,4) |
ПКН 001-35 У1 | ПН 0.1-35 У1 | 618 | 55 | 35 | нет | 40,5 (2,7) |
ПКН 001-10 ХЛ1 | ПН 0.1-10 ХЛ1 | 412 | 55 | 10 | нет | 8 (2,1) |
ПКН 001-35 ХЛ1 |
ПН 0.1-35 ХЛ1 | 612 | 55 | 35 | нет | 36 (3,1) |
ПКТ 101-3... У3 | ПТ 1.1-3... У3 | 212 | 55 | 3 | 2..31,5 | 3,4 (0,9) |
ПКТ 101-6... У3 | ПТ 1.1-6... У3 | 312 | 55 | 6 | 2..31,5 | 3,9 (1,4) |
ПКТ 101-10... У3 |
ПТ 1.1-10... У3 | 412 | 55 | 10 | 2..31,5 | 4,9 (1,8) |
ПКТ 101-35... У3 |
ПТ 1.1-35... У3 | 612 | 55 | 35 | 2..10 | 17,4 (2,65) |
ПКТ 101-6... У1 |
ПТ 1.1-6... У1 | 324 | 55 | 6 | 2..31,5 | 7,7 (1,5) |
ПКТ 101-10... У1 | ПТ 1.1-10... У1 | 424 | 55 | 10 | 2..31,5 | 8,1 (1,9) |
ПКТ 101-35... У1 | ПТ 1.1-35... У1 | 624 | 55 | 35 | 2..10 | 40,5 (2,7) |
ПКТ 102-3... У3 |
ПТ 1.2-3... У3 | 264 | 72 | 3 | 31,5..100 | 4,5 (1,75) |
ПКТ 102-6... У3 | ПТ 1.2-6... У3 | 364 | 72 | 6 | 31,5..80 | 5,0 (2,3) |
ПКТ 102-10... У3 | ПТ 1.2-10... У3 | 464 | 72 | 10 | 31,5..50 | 6,3 (2,91) |
ПКТ 102-35... У3 |
ПТ 1.2-35... У3 | 662 | 72 | 35 | 10..20 | 19,0 (3,9) |
ПКТ 103-3... У3 |
ПТ 1.3-3... У3 | 264 | 72 | 3 | 160..200 | 6,2 (3,5) |
ПКТ 103-6... У3 | ПТ 1.3-6... У3 | 364 | 72 | 6 | 80..160 | 7,3 (4,5) |
ПКТ 103-10... У3 | ПТ 1.3-10... У3 | 464 | 72 | 10 | 50..100 | ,2 (5,8) |
ПКТ 103-35... У3 |
ПТ 1.3-35... У3 | 662 | 72 | 35 | 31,5..40 | 22,9 (7,8) |
ПКТ 104-3... У3 |
ПТ 1.4-3... У3 | 234 | 72 | 3 | 315..400 | 10,2 (7,0) |
ПКТ 104-6... У3 | ПТ 1.4-6... У3 | 364 | 72 | 6 | 160..315 | 12,4 (9,0) |
ПКТ 104-10... У3 | ПТ 1.4-10... У3 | 464 | 72 | 10 | 100..200 | 15,5 (11,6) |
