Автоматические выключатели

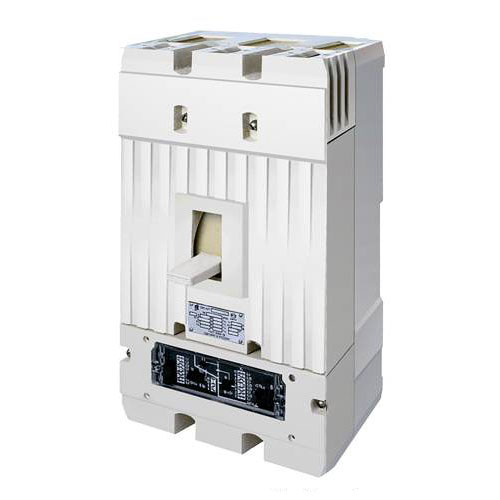

А3790

Назначение:

Автоматические выключатели специального применения. Используются для защиты потребителей (в составе аппаратуры распределения электроэнергии) в качестве аппарата средней мощности. Отличаются сравнительно высокими массогабаритными и стоимостными показателями. Имеют полупроводниковый расцепитель, что позволяет потребителю производить настройку аппарата на объекте.

Имеют большое количество модификаций. В настоящее время используются, как пра¬вило, для ремонтных целей и поставляются только под заказ.

Технические характеристики:

Степень защиты	IP20
Крепление	болт
Стандартная упаковка, шт	1
Сечение присоединяемого провода, мм2	16...70
Число полюсов	2 или 3
Номинальный ток, А	630
Уставки расцепителя по токам перегрузки, А	400; 630
переменного тока	0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,1 1н
постоянного тока	0,63; 0,8; 1,0 1н
Уставки расцепителя по токам короткого замыкания:
на переменном токе	2; 3; 5; 7; 10 1нр
на постоянном токе	2; 4; 6 1н
Уставки электромагнитных расцепителей (для автоматов только с электромагнитными расцепителями), А	2500; 3200; 4000; 5000; 6300
Номинальное напряжение, В:
переменного тока	660
постоянного тока	440
Предельная коммутационная способность, кА:
при 380 В	75
при 660 В	55
Дополнительные сборочные единицы и принадлежности: свободные контакты независимый расцепитель:
переменного тока, В	110; 220; 380; 440
постоянного тока, В	110; 220
ручной дистанционный привод электромагнитный привод
переменного тока, В	127; 220; 230; 240; 380; 440; 660
постоянного тока, В	110; 220

Основное исполнение:

Выключатель автоматический А3794Б:

токоограничивающий, неселективный, переменного тока, трехполюсный, с полупро-водниковым расцепителем, стационарный, переднего присоединения, с ручным приводом, материал контактов - алюминий

уставки полупроводникового расцепителя в зоне перегрузки 1н, А: 160; 200; 250; 320; 400 или 400; 500; 630 регулируется потребителем уставки полупроводникового расцепителя в зоне токов короткого замыкания: 2; 3; 5; 7; 10 1нр, регулируется потребителем время срабатывания Тер не регулируется. Выключатель автоматический А3794С: то же, но селективный. Время срабатывания в зоне токов короткого замыкания выбирается потребителем из ряда 0,1; 0,24; 0,4 сек. Другие исполнения:

А3793С, А3794С: селективный, 250, 400, 630 А переменного или постоянного тока, 2 или 3 полюса.

А3797С, А3798С: переменного или постоянного тока, 2 или 3 полюса, регулировка времени срабатывания 0,1; 0,24; 0,4 сек

А3791Б, А3792Б: токоограничивающий, 630 А переменного или постоянного тока, только с электромагнитными расцепителями, 2 или 3 полюса

А3731Ф, А3792Ф: нетокоограничивающий, 630 А переменного или постоянного тока, только с электромагнитными расцепителями, 2 или 3 полюса.
