Автоматические выключатели



 А-63

Назначение:

Выключатели А63 (А 63) предназначены для проведения тока (постоянного и переменного) в нормальном режиме и отключения тока при перегрузках и коротких замыканиях, с замедлением в зоне перегрузок (обозначение МГ) или без замедления (обозначение М), а также для оперативных включений и отключений электрических цепей. Основное назначение выключателей А63 – защита кабелей и проводов, а также электродвигателей. При правильно выполненной системе заземления выключатели предотвращают поражение человека электрическим током при косвенных прикосновениях. Выключатели выпускаются в исполнениях постоянного или переменного тока. Соответствуют требованиям ГОСТ 9098-78.



• Наряду с исполнениями, в которых в электромагнитном расцепителе имеется гидравлический замедлитель (обозначение расцепителя – МГ), имеются исполнения без гидравлического замедлителя (обозначение расцепителя – М).
• Благодаря инерционности гидравлического замедлителя и уравновешенной конструкции якоря, выключатели А63 имеет высокую вибро- и ударостойкость и являются сейсмостойкими при интенсивности землетрясения 9 баллов по MSK-64 на уровне установки до 70 м над нулевой отметкой. Высокая вибростойкость выключателей А63 обусловливает высокую эффективность их применения в транспортных установках.
• Наряду с исполнениями, которые предназначены для общего применения (обозначение А63), имеются исполнения с низкими уровнями коммутационных перенапряжений (обозначение А63С). В этих аппаратах коммутационный импульс перенапряжения в цепях постоянного тока не должен превышать 1,4•UP при значениях L•I 2 к.з. – не более 7,5 Дж при UP = 24 В и не более 15 Дж при UP = 60 В. Выключатели с обозначением А63С рекомендуются к применению в электрических цепях постоянного тока, чувствительных к коммутационным перенапряжениям, например, для защиты аппаратуры связи.
• Уникальными являются исполнения с быстрым отключением (менее 0,1 с) при низких уровнях кратностей тока по отношению к номинальному значению – 1,3 и 2. Эти исполнения могут быть с успехом использованы для защиты полупроводниковых устройств с низкой перегрузочной способностью.
Выключатель А63 имеет исполнения, позволяющие ему надежно работать не только в условиях умеренного климата (У), но и в условиях холодного (ХЛ) и тропического (Т) климата при категориях размещения 3 и 5.

Технические характеристики:

• Номинальный ток расцепителя In, А: 16
• Кратность I / In тока уставки мгновенного срабатывания: 1,3; 2; 5; 10
• Без гидравлического замедлителя

Общие технические характеристики:



Типоисполнения	А63-МГУ3, А63-МГТ3, А63-МГХЛ5 А63С-МГУ3, А63С-МГТ3, А63С-МГХЛ5	А63-МУ3, А63-МТ3, А63-МХЛ3  А63С-МУ3, А63С-МГ3, А63С-МХЛ3
Номинальное напряжение	380 В, 50 и 60 Гц переменного тока  или 110 В постоянного тока
Номинальные токи расцепителей In, А	0,6; 0,8; 1,0; 1,25; 2,0; 2,5; 3,0; 4,0; 5,0; 6,3; 8,0; 10; 12,5; 16,0; 20,0; 25,0		40
Кратность I / In тока уставки  мгновенного срабатывания	10	1,3; 2; 5; 10	1,3
Износостойкость:    общая, циклов ВО	30000		16000
коммутационная, циклов ВО	16000		8000
Предельная коммутационная  способность, кА:
в цепи переменного тока              220 В  380 В	3,5  1,8
в цепи постоянного тока               110 В	2,5



Время-токовые (защитные) характеристики выключателей А63:

Характеристика выключателей с выдержкой времени, обратно зависимой от тока, при температуре окружающей среды 20±5 оС в холодном состоянии:

• не отключаются при токе 1,05•Iн в течение 1 ч;
• отключаются при токе 1,35•Iн за время не более 30 мин

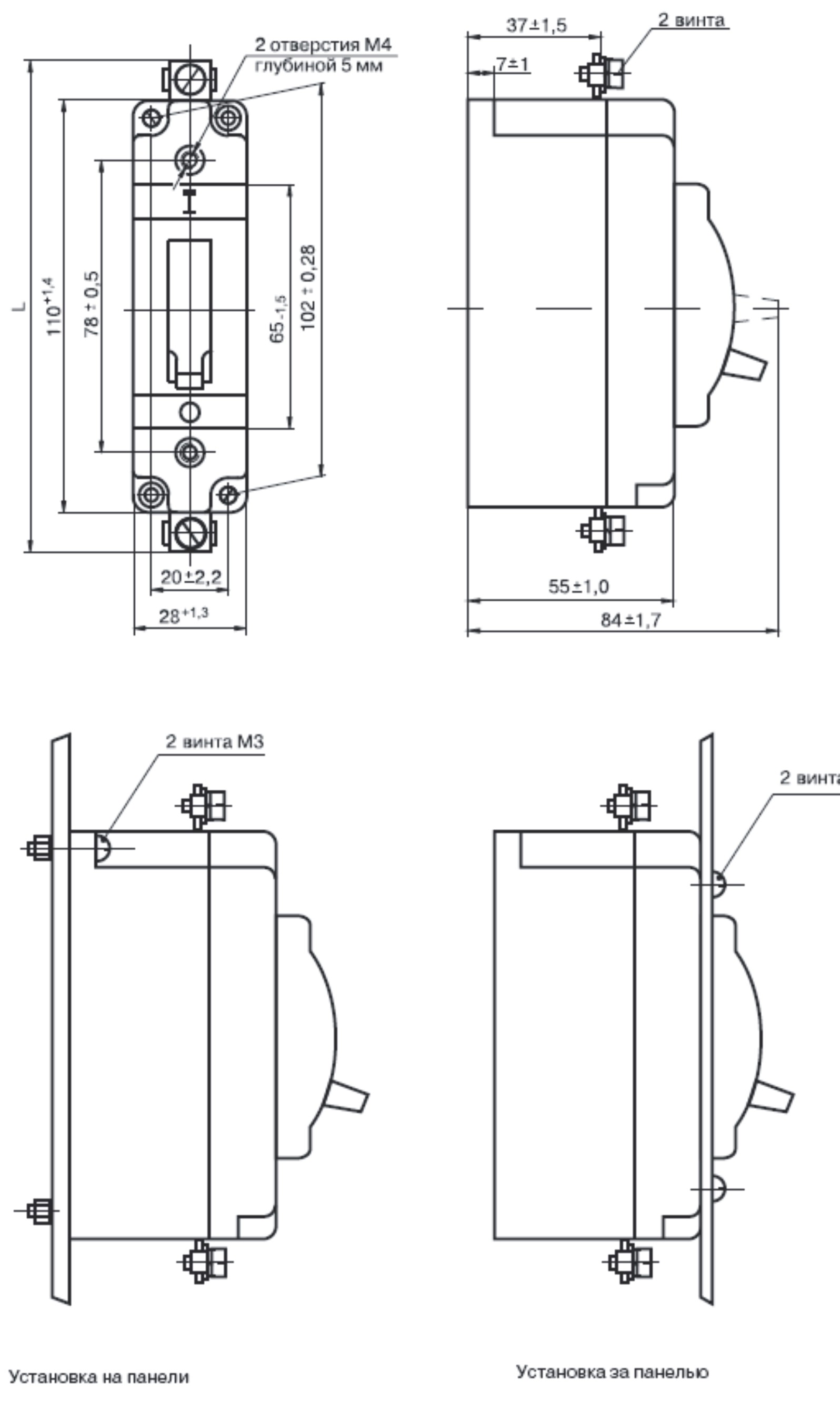

Габаритные и установочные размеры. способы установки выключателей А63:

Номин. ток, А	L ,мм	А
25	134±1,25	М5×10
40	138±1,25	М5×14



Масса выключателя – не более 0, 27 кг

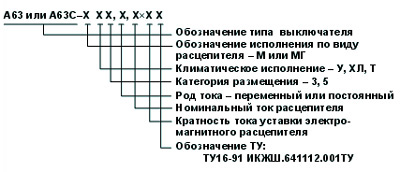

Структура условного обозначения выключателей А63:
