Назначение:
Выключатели АВ2М до 2000А предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях и перегрузках, а также для нечастых (до 10 раз в сутки) оперативных включений и отключений электрических цепей, причем выключатели на номинальный ток до 1000 А допускают включение асинхронных электродвигателей с короткозамкнутым ротором, если их пусковые характеристики соответствуют защитным характеристика выключателя. Серия рассчитана на номинальные токи до 2000А. Разработана на базе выключателей ВА50-41, ВА50-43 и обеспечивает полную взаимозаменяемость с выключателями устаревшей серии АВМ без дополнительных затрат. При эксплуатации предусмотрена возможность регулировки номинального тока (от 0,4 до 1 номинального тока с шагом 10%). Выключатели данной серии обладают улучшенными изоляционными свойствами. время горения электрической дуги при отключении токов короткого замыкания в 4 раза меньше в сравнении с устаревшими выключателями серии АВМ.
Общие технические характеристики:
ТИП |
АВ |
АВ |
АВ |
АВ |
АВ |
АВ |
АВ |
АВ |
||||
Номинальный ток, IH |
A(1) |
160;250; 400;630 |
630;800; 1000 (2) |
1000;1200; 1500 (2) |
1000;1500; 2000 (2) |
|||||||
Номинальное напряжение |
перем. тока (50Гц, 60Гц) |
В |
500 |
|||||||||
пост. тока |
440 |
|||||||||||
Уставки тока полупроводникового расцепителя, IP, кратные IH |
перем. ток |
А |
0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,1 (3) |
|||||||||
пост. ток |
0,63; 0,8; 1,0 |
|||||||||||
Уставки тока электромагнитных расцепителей |
перем. ток |
4000; 6300 |
- |
10000 |
- |
12500 |
- |
12500 |
- |
|||
пост. ток |
1500; 2400 |
6000 |
9600 |
9600 |
||||||||
Предельная отключающая способность ICS, эфф. |
cos j = 0,3 |
~380 В |
кА |
23 |
35 |
|||||||
~660 В |
20 |
|||||||||||
t = 15 мс |
=440 В |
30 |
||||||||||
Наличие токоограничения |
+ |
- |
+ |
- |
+ |
- |
+ |
- |
||||
Уставки полупро-водникового расцепителя в зонах |
пере-грузки |
по току х IP |
А |
1,25 |
||||||||
по времени, с |
пер. ток (4) |
4; 8; 12; 16 |
||||||||||
пост. ток (5) |
4; 8; 16 |
|||||||||||
корот-кого замы-кания |
по току х IP, А |
пер. ток |
2; 3; 5; 6; 8; 9; 11; 12 (6) |
2; 3; 5; 6; 8; 9; (6) |
||||||||
пост. ток |
2; 4; 6 |
|||||||||||
по времени, с |
пер. ток |
0,2; 0,25; 0,35; 0,4; 0,45; 0,55; 0,6 мгн. |
||||||||||
пост. ток |
0,2; 0,4; 0,6 |
|||||||||||
Уставка срабатывания защиты мгновенного действия (отсечка) при |
пер. ток |
4,0; 6,3 |
20 |
10,0 |
20 |
12,5 |
26 |
12,5 |
26 |
|||
пост. ток |
1,5; 2,4 |
30 |
6,0 |
30 |
9,6 |
45 |
9,6 |
45 |
||||
Износостойкость, циклов ВО |
общие кол-во |
10000 |
6300 |
5000 |
||||||||
под нагрузкой |
4000 |
2000 |
500 |
|||||||||
Вид привода< |
ручной |
+ |
||||||||||
электромагнитный |
||||||||||||
Исполнение |
стационарное |
|||||||||||
выдвижное |
||||||||||||
Присоединение внешних проодников |
переднее |
+ (7) |
||||||||||
заднее |
+ (8) |
|||||||||||
Способ монтажа |
шины |
+ |
||||||||||
кабель |
+ |
- |
||||||||||
Габариты (9) |
ширина |
мм |
400 |
500 |
||||||||
высота |
440 |
604 |
||||||||||
глубина |
190 |
320 |
||||||||||
Независимый расцепитель |
50 Гц |
В |
110; 127; 220; 230; 240; 380; 400; 415; 500 |
|||||||||
60 Гц |
127; 220; 230; 240; 380; 400; 415; 440 |
|||||||||||
постоянного тока |
24; 48; 110; 220 |
|||||||||||
Нулевой расцепитель напряжения |
50 Гц; 60 Гц |
110; 127; 220; 230; 240; 380; 400; 415; 440; 500 |
||||||||||
постоянного тока |
110; 220; 440 |
|||||||||||
Электромагнитный привод |
50 Гц |
220; 230 |
||||||||||
60 Гц |
220; 230; 240 |
|||||||||||
постоянного тока |
220 |
|||||||||||
Свободные контакты |
ток, А (при напряжении до 500В, 50, 60Гц) |
6 |
||||||||||
ток, А (при напряжении до 440В, постоянного тока) |
||||||||||||
максимальное кол-во |
4 З + 4 Р |
3 З + 3 Р |
(1) Номинальный ток выключателей без максимальных расцепителей тока равен максимальному значению тока для конкретного исполнения.
(2) Второе значение тока - только для стационарного исполнения.
(3) Уставку 1,1 для токов 1000 А, 1500 А (АВ2М15), 2000 А не применять.
(4) Уставки времени при 6 х IP (5) Уставки времени при 5х IP.
(6) Ток уставки у выключателей АВ2М10Н; АВ2М15Н; АВ2М20Н не должен превышать уставки тока электромагнитных расцепителей.
(7) Только у стационарного исполнения.
(8) Только у выдвижного исполнения.
(9) Стационарного исполнения.
Выдвижное исполнение

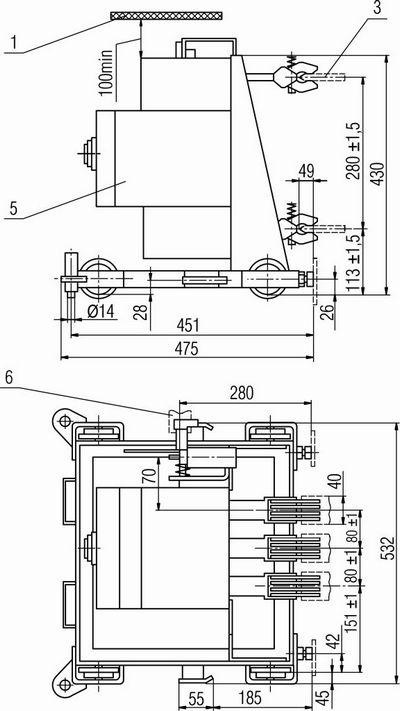

Исполнение с электромагнитным приводом для АВ2М4, АВ2М10
Тип выключателя |
Количество полюсов |
Масса, кг, не более |
Н, мм |
К, мм |
АВ2М4Н-53-41, АВ2М4С-55-41 |
2 |
33 |
472 |
42 |
АВ2М4Н-53-41, АВ2М4С-55-41 |
3 |
38 |
472 |
42 |
АВ2М10Н-53-41, АВ2М10С-55-41 |
2 |
35 |
532 |
30 |
АВ2М10Н-53-41, АВ2М10С-55-41 |
3 |
42 |
532 |
30 |
В выключателях постоянного тока средний полюс отсутствует
1 - электроизоляционный щиток; 2 - соединитель электрический;
3 - ножи врубные; 4 - механическая блокировка; 5 - выключатель ВА53-41А, ВА55-41А; 6 - упор на стенке РУ

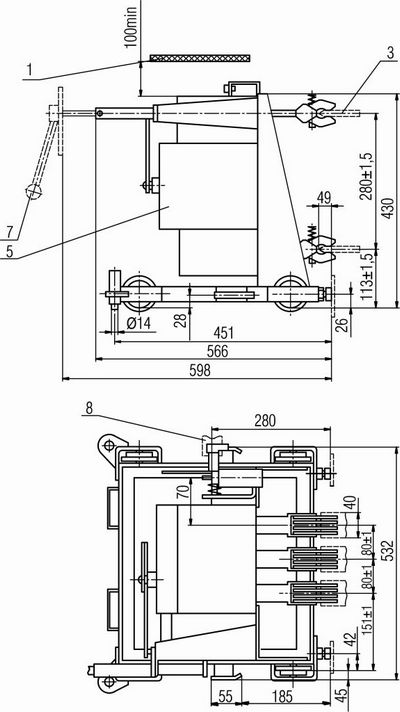

Исполнение с ручным приводом для АВ2М4, АВ2М10
Тип выключателя |
Количество полюсов |
Масса, кг, не более |
Н, мм |
К, мм |
АВ2М4Н-53-41, АВ2М4С-55-41 |
2 |
27 |
472 |
42 |
АВ2М4Н-53-41, АВ2М4С-55-41 |
3 |
32 |
472 |
42 |
АВ2М10Н-53-41, АВ2М10С-55-41 |
2 |
29 |
532 |
30 |
АВ2М10Н-53-41, АВ2М10С-55-41 |
3 |
36 |
532 |
30 |
1 - электроизоляционный щиток; 2 - соединитель электрический; 3 - ножи врубные; 4 - механическая блокировка; 5 - выключатель ВА53-41А, ВА55-41А; 6 - зажимы свободных цепей; 7 - ручной привод на двери РУ; 8 - упор на стенке РУ

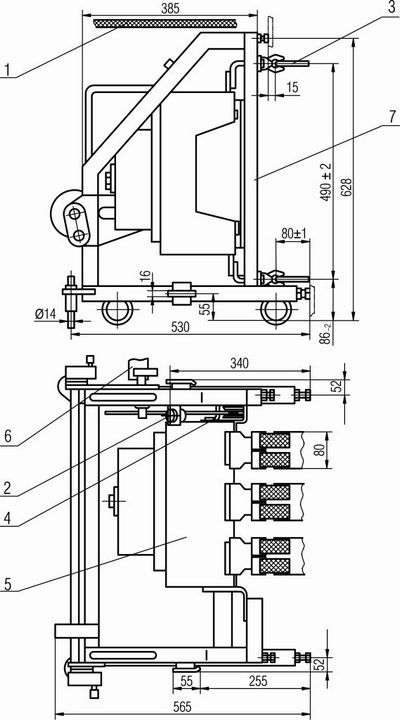

Исполнение с электромагнитным приводом для АВ2М15
Тип выключателя |
Количество полюсов |
А, мм |
Масса, кг, не более |
АВ2М15Н-53-43, АВ2М15С-55-43 |
2 |
250 |
53 |
АВ2М15Н-53-43, АВ2М15С-55-43 |
3 |
250 |
62 |
АВ2М20Н-53-43, АВ2М20С-55-43 |
2 |
300 |
63 |
АВ2М20Н-53-43, АВ2М20С-55-43 |
3 |
300 |
80 |
1 - электроизоляционный щиток; 2 - соединитель электрический; 3 - ножи врубные в РУ; 4 - механическая блокировка; 5 - выключатель ВА53-43A, ВА55-43A; 6 - упор на стенке РУ; 7 - каркас

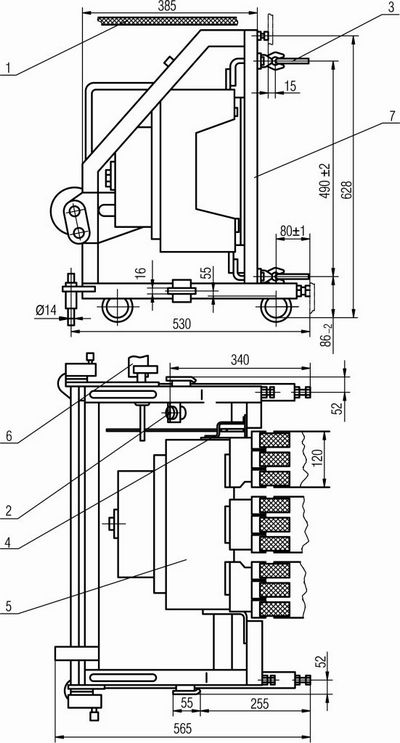

Исполнение с электромагнитным приводом для АВ2М20
Тип выключателя |
Количество полюсов |
Масса, кг, не более |
АВ2М4НВ-53-41, АВ2М4СВ-55-41 |
2 |
38 |
АВ2М4НВ-53-41, АВ2М4СВ-55-41 |
3 |
43 |
АВ2М10НВ-53-41, АВ2М10СВ-55-41 |
2 |
43 |
АВ2М10НВ-53-41, АВ2М10СВ-55-41 |
3 |
48 |
В выключателях постоянного тока средний полюс отсутствует
1 - электроизоляционный щиток; 2 - соединитель электрический;
3 - ножи врубные; 4 - механическая блокировка; 5 - выключатель ВА53-41А, ВА55-41А; 6 - упор на стенке РУ
