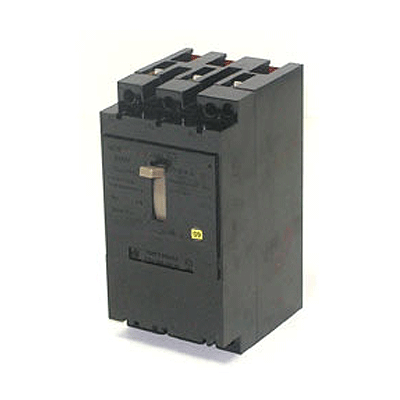

 АЕ-20

Назначение:

Выключатели автоматические серий АЕ20 и АЕ20М предназначены для защиты электрических цепей от токов перегрузки и токов КЗ, а также для оперативных включений и отключений цепей (с частотой до 30 включений в час) напряжением до 660В переменного тока частотой 50, 60Гц, напряжением до 380В частотой 400Гц.



Структура условного обозначения выключателей:

АЕ20 ХХХ-ХХХ-ХХХЗХ:
АЕ - выключатель автоматический;
20 - номер разработки;
Х - величина выключателя в зависимости от номинального тока:
   2 - 16 А;
   4 - 63 А;
   5 - 100 А;
   6 - 160 А;
Х - число полюсов в комбинации с максимальными расцепителями тока:
   3 - трехполюсные с электромагнитными максимальными расцепителями тока;
   4 - однополюсные с электромагнитными и тепловыми максимальными расцепителями тока;
   6 - трехполюсные с электромагнитными и тепловыми максимальными расцепителями тока;
Х - наличие буквы М - для выключателей модернизированных на номинальный ток 63 и 100 А;
Х - наличие свободных контактов:
   1 - без свободных контактов;
   2 - один замыкающий свободный контакт;
   3 - один размыкающий свободный контакт;
   4 - один замыкающий и один размыкающий свободный контакты;
Х - дополнительные расцепители:
   0 - без дополнительных расцепителей;
   2 - независимый расцепитель;
Х - температурная компенсация и регулировка номинального тока теплового расцепителя:
   Р - регулировка номинального тока тепловых расцепителей и температурная компенсация;
   Н - регулировка номинального тока тепловых расцепителей без температурной компенсации;
   Б - без регулировки номинального тока тепловых расцепителей и температурной компенсации для пунктов    распределительных (с уменьшенными габаритными размерами);
   O - без регулировки номинального тока тепловых расцепителей и температурной компенсации;
ХХ - степень защиты:
   00 - IP00;
   20 - IP20;
   54 - IP54 (для выключателей серии АЕ20М);
ХЗ - климатическое исполнение (У, Т и категория размещения по ГОСТ 15150-69);
Х - класс износостойкости (А - первый; Б - второй )



Технические характеристики:

Харак- теристики	АЕ 2036М	АЕ 2046М	АЕ 2046	АЕ 2056ММ	АЕ 2056МП	АЕ 2066
Номи- нальное напря- жение, В	~ 660	~ 660	~ 660	~ 660	~ 660	~ 660
Номи- нальный ток, A	25	63	63	100	100	160
Номи- нальные токи  тепло- вых  расце- пителей, А	0,3; 0,4; 0,5; 0,6; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,15; 4,0; 5,0; 6,3; 8,0; 10,0; 12,5; 16,0; 25,0	0,6; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,15; 4; 5; 6,3; 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63	10; 16; 20; 25; 31,5; 40; 50; 63	80; 100	16; 20; 25; 31,5; 40; 50; 63; 80; 100	16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160
Кратность отсечки электро- магнит- ного расце- пителя	12Iн	12Iн	12Iн	12Iн	12Iн	12Iн
Коли- чество циклов "Вкл. - Выкл."	63000	63000 (0,6-25 А) 30000 (31,5-63 А)	10000 (до 40 А) 8000 (до 63 А)	1250 (80; 100А)	40000 (16-63 А) 25000 (80; 100 А)	8000  (16-63 А) 6300  (80; 100 А) 1250  (125; 160 А)
Степень  защиты	IР20	IР20	IР20	IР20	IР20	IР20
Габарит- ные размеры,  мм	107х56 х85	145х75 х105	207х75 х120	207х75 х120	207х75 х120	211х112 х122
Масса, кг.	0,42	1,06	не более 1,6	1,2	1,6	2,3
Предель- ная коммута- ционная способ- ность, кА	1,5	2,5	4	3,5	4	6



Конструкция и принцип действия:

Выключатель состоит из следующих основных узлов: расцепителей максимального тока; корпуса; контактной системы; выводных зажимов;дугогасительного устройства; механизма свободного расцепления; крышки; рукоятки; регулятора тока несрабатывания теплового расцепителя; дополнительных расцепителей и других вспомогательных узлов. Независимый расцепитель устанавливается вместо теплового или электромагнитного расцепителя. Контактная система состоит из подвижных и неподвижных контактов и обеспечивает одинарный разрыв цепи в каждой фазе.

Дугогасительное устройство представляет собой камеру с деионной решеткой, состоящей из стальных дугогасительных пластин. Коммутационное положение выключателя указано знаками: "1" - включенное, "0" - отключенное. В качестве указателя коммутационного положения используется рукоятка управления. Узел регулировки тока несрабатывания теплового расцепителя представляет собой термоэлемент с термобиметаллом температурной компенсации и регулировочное устройство.

Регулировочное устройство состоит из системы рычагов и регулировочного винта. Присоединительные зажимы выключателей допускают присоединение как медных, так и алюминиевых проводников.

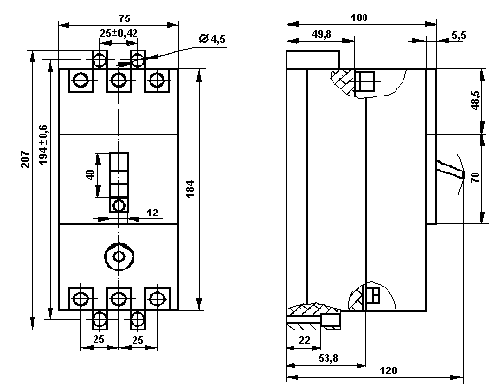

Габаритные, установочные и присоединительные размеры:
