Назначение:
Механизмы МЭО предназначены для перемещения рабочих органов неполноповоротного принципа действия в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устройств

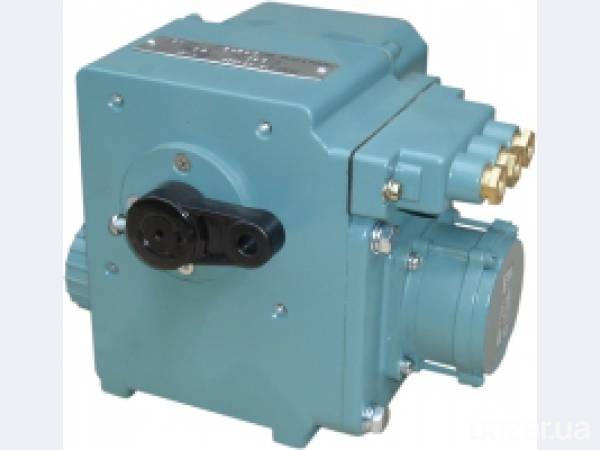

Состав механизма однооборотного МЭО-16:
- электродвигатель синхронный
- редуктор червячный
- ручной привод
- блок сигнализации положения реостатный БСПР, индуктивный БСПИ, токовый БСПТ или блок концевых выключателей БКВ
- рычаг
Управление механизмом однооборотным МЭО-16:контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении:пускатель ПБР-2М или ПБР-2М2.1.
Технические характеристики:
Условное обозначение механизмов однооборотных и их исполнение |
Потребляемая мощность |
Тип двигателя и управляющего устройства |
Габаритные размеры, мм |
Масса, кг |
МЭО-16/63-0,25-90 |
50Вт |
ДСР-110-1,0-60 |
235*200*185 |
8,0 |
МЭО-16/10-0,25-93 |
110Вт |
ДСР-110-1,0-136 |
230*200*185 |
7,6 |
МЭО-16/25-0,63-93 |
||||
МЭО16/25-0,25-94 |
70Вт |
ДСОР-80-0,25-136 |
237*220*185 |
7,0 |
МЭО-16/63-0,63-94 |
||||
МЭО-16/63-0,25-94 |
||||
МЭО-16/160-0,63-94 |
||||
МЭО-16/63-0,63-94м |
||||
МЭО-16/160-0,63-94м |
||||
МЭО-16/25-0,63-94м |
110Вт |
ДСОР-110-1,0-136 |
237*220*185 |
8,0 |
МЭО-16/10-0,25-99к |
95Вт |
ДСТР-110-1,6-136 |
235*200*185 |
7,8 |
МЭО-16/25-0,63-99к |
Структура условного обозначения:
МЭО(Ф)-A-B-0,C-D-E-F X3 :
