Механизмы однооборотные серии МЭО

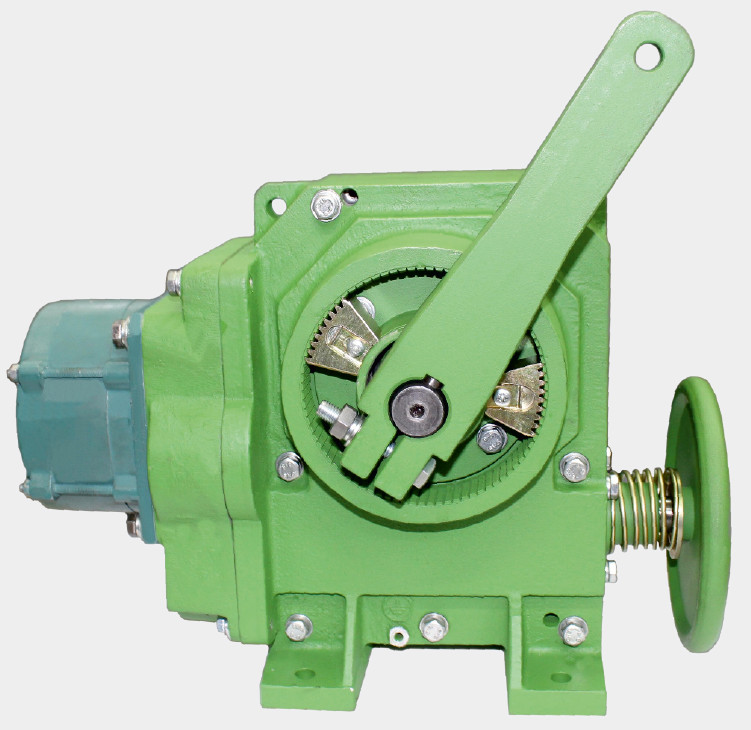

МЭО 100

Назначение:

Механизмы МЭО предназначены для перемещения рабочих органов неполноповоротного принципа действия (шаровые и пробковые краны, поворотные дисковые затворы, заслонки) в системах автоматического  регулирования технологическими процессами в соответствии с командными сигналами автоматических регулирующих и управляющих устройств.

Степень защиты механизмов IР54 по ГОСТ 14254-96 обеспечивает работу механизма при наличии в окружающей среде пыли и брызг воды. Механизмы не предназначены для работы в средах, содержащих агрессивные пары, газы и вещества, вызывающие разрушение покрытий, изоляции и материалов, и во взрывоопасных средах. МЭО-100 устойчивы и прочны к воздействию синусоидальных вибраций по группе исполнения VI ГОСТ 12997-84. Рабочее положение механизмов – c любым пространственным расположением выходного вала.



Состав механизма однооборотного МЭО-100:

- электродвигатель синхронный

- редуктор червячный

- ручной привод

- блок сигнализации положения реостатный БСПР, индуктивный БСПИ, токовый БСПТ или блок концевых выключателей БКВ

- тормоз механический

Управление механизмом однооборотным МЭО-100:контактное или бесконтактное.

Тип управляющего устройства при бесконтактном управлении:ПБР-3, ПБР-3А или усилители ФЦ-0610, ФЦ-0620



Технические характеристики:

Электрическое питание осуществляется:

• механизма МЭО К трехфазным напряжением: 380, 400, 415 В частотой 50 Гц и 380 В частотой 60 Гц;
• механизма МЭО однофазным напряжением: 220, 230, 240 В частотой 50 Гц и 220 В частотой 60 Гц.

Электрическое питание выносного блока питания БП-10 осуществляется однофазным напряжением: 220, 230, 240 В частотой 50 Гц и 220 В частотой 60 Гц.

Допускаемые отклонения:

• напряжения питания – от минус 15 до плюс 10%;
• частоты питания – от минус 2 до плюс 2%.

Механизмы МЭО К имеют исполнение с «Занулением».

Пусковой крутящий момент механизмов при номинальном напряжении питания должен превышать номинальный момент не менее чем в 1,7 раза.

Выбег выходного вала механизмов при сопутствующей нагрузке, равной 0,5 номинального значения, и номинальном напряжении питания должен быть не более:

• 1% полного хода выходного вала – для механизмов с временем полного хода 10 с;
• 0,5% полного хода выходного вала – для механизмов с временем полного хода 25 с;
• 0,25% полного хода выходного вала – для механизмов с временем полного хода 63 с и более.

Люфт выходного вала механизмов должен быть не более:

• 1о – для механизмов с номинальной нагрузкой на выходном валу 40 Нм;
• 0,75о – для механизмов с номинальной нагрузкой на выходном валу 100 и 250 Нм.

Механизмы должны обеспечивать фиксацию положения выходного вала при отсутствии напряжения питания. Механизмы являются восстанавливаемыми, ремонтируемыми, однофункциональными изделиями. Значение допускаемого уровня шума не должно превышать 80 дБA по ГОСТ 12.1.003-83.



Структура условного обозначения:

МЭО(Ф)-A-B-0,C-D-E-F X3 :

• МЭО — механизм электрический однооборотный;
• Ф — фланцевый;
• A — номинальное усилие,(6,3, 10, 16, 25, 40, 63, 100, 250, 630, 1000, 1600, 2500, 4000, 10000) Н*м;
• B — номинальное время полного хода выходного вала,(10, 12,5, 15, 25, 30, 37, 63, 160 сек);
• C — тип датчика (обозначение блока сигнализации положения (БСП) выходного вала):
       «И» - индуктивный (блок БСПИ);

       «Р» - реостатный (блоки БСПР, БСПР-IIBT6)

       «У» - токовый (блоки БСПТ, БСПТ-IIВТ6)

       «М» - блок концевых выключателей (БКВ, БСПМ-11ВТ6);

• D — категория взрывоопасности для взрывозащищенных исполнений (подгруппа и температурный класс) – IIBT4;
• E — год разработки (последние две цифры): 98, 99, 00, 01, 02;
• F — дополнительная информация:
       без обозначения – однофазное напряжение питания (220В)

       «К» - трехфазное напряжение питания (380В)

       «Б» - исполнение с БСПТ, имеющий внутренний источник питания

       «А» - исполнение для АЭС;

• X3 — климатическое исполнение и категория размещения по ГОСТ-15150 (У2, У3.1, УХЛ2, Т2, Т3)
