Механизмы однооборотные серии МЭО

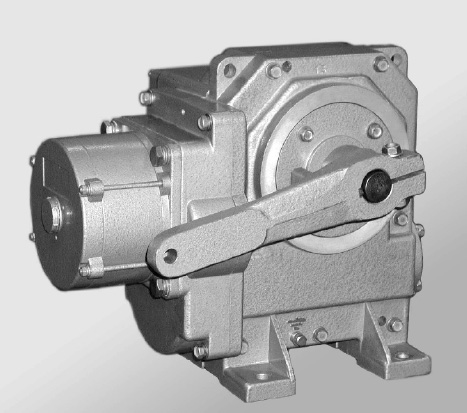

МЭО 250

Назначение:

Механизмы МЭО-100 предназначены для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами, поступающими от регулирующих и управляющих устройств. Механизмы могут применяться в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищнокоммунальном хозяйстве и т.д. Управление механизмами - как бесконтактное, с помощью пускателя бесконтактного реверсивного типа ПБР, так и контактное - с помощью пускателя электромагнитного типа ПМЛ.

Степень защиты механизмов IР54 по ГОСТ 14254-96 обеспечивает работу механизма при наличии в окружающей среде пыли и брызг воды. Механизмы не предназначены для работы в средах, содержащих агрессивные пары, газы и вещества, вызывающие разрушение покрытий, изоляции и материалов, и во взрывоопасных средах. МЭО-100 устойчивы и прочны к воздействию синусоидальных вибраций по группе исполнения VI ГОСТ 12997-84. Рабочее положение механизмов – c любым пространственным расположением выходного вала.



Состав механизма исполнительного МЭО-250:

- электродвигатель синхронный

- тормоз механический

- редуктор червячный

- ручной привод

- блок сигнализации положения реостатный БСПР, индуктивный БСПИ, токовый БСПТ или блок концевых выключателей БКВ

- рычаг

- блок конденсаторов

Управление механизмом однооборотным МЭО-250: контактное или бесконтактное.

Тип управляющего устройства при бесконтактном управлении: пускатели ПБР-2М, ПБР-2М2.1



Технические характеристики:

Условное обозначение механизмов и их исполнение	Потребляемая мощность	Тип двигателя и управляющего устройства	Габаритные размеры, мм	Масса, кг
МЭО-250/63-0,25-87	260Вт	ДСТР-135-1,8-136 фц-0620 или фц-0610 или пбр-3а	300*315*370	27,5
МЭО-250/160-0,63-87
МЭО-250/25-0,25-87	430Вт	ДСТР-135-4,5-136 фц-0620 или фц-0610 или пбр-3а	300*315*400	29,5
МЭО-250/63-0,63-87
МЭО-250/63-0,25у-87б	260Вт	ДСТР-135-1,8-136 фц-0620 или фц-0610 или пбр-3а	300*315*370	29
МЭО-250/160-0,63у-87б
МЭО-250/25-0,25у-87б	430Вт	ДСТР-135-4,5-136 фц-0620 или фц-0610 или пбр-3	300*315*400	30,5
МЭО-250/63-0,63у-87б
МЭО-250/63-0,25-91	300Вт	ДСОР-135-1,8-136 пбр-2м или пбр-2м1	300*315*370	29
МЭО-250/160-0,63-91
МЭО-250/10-0,25-92к	200Вт	АИР-56А4 пбр-3а или фц-0610	445*375*405	74
МЭО-250/25-0,63-92к
МЭО-250/10-0,25у-92кб
МЭО-250/25-0,63у-92кб
МЭО-250/63-0,25-99	240Вт	ЗДСОР-135-1,6-150 пбр-2м или пбр-2м1	345*315*305	26
МЭО-250/160-0,63-99
МЭО-250/25-0,25-99к	170Вт	ЗДСТР-135-4,0-150 пбр-3а или фц-0610	370*315*305	27,5
МЭО-250/63-0,63-99к
МЭО-250/63-0,25-99к	170Вт	ЗДСТР-135-1,6-150 пбр-3а или фц-0610	345*315*305	27,5



Структура условного обозначения:

МЭО(Ф)-A-B-0,C-D-E-F X3 :

• МЭО — механизм электрический однооборотный;
• Ф — фланцевый;
• A — номинальное усилие,(6,3, 10, 16, 25, 40, 63, 100, 250, 630, 1000, 1600, 2500, 4000, 10000) Н*м;
• B — номинальное время полного хода выходного вала,(10, 12,5, 15, 25, 30, 37, 63, 160 сек);
• C — тип датчика (обозначение блока сигнализации положения (БСП) выходного вала):
       «И» - индуктивный (блок БСПИ);

       «Р» - реостатный (блоки БСПР, БСПР-IIBT6)

       «У» - токовый (блоки БСПТ, БСПТ-IIВТ6)

       «М» - блок концевых выключателей (БКВ, БСПМ-11ВТ6);

• D — категория взрывоопасности для взрывозащищенных исполнений (подгруппа и температурный класс) – IIBT4;
• E — год разработки (последние две цифры): 98, 99, 00, 01, 02;
• F — дополнительная информация:
       без обозначения – однофазное напряжение питания (220В)

       «К» - трехфазное напряжение питания (380В)

       «Б» - исполнение с БСПТ, имеющий внутренний источник питания

       «А» - исполнение для АЭС;

• X3 — климатическое исполнение и категория размещения по ГОСТ-15150 (У2, У3.1, УХЛ2, Т2, Т3)
