Назначение:
Механизмы МЭО-100 предназначены для перемещения регулирующих органов в системах автоматического регулирования технологическими процессами в соответствии с командными сигналами, поступающими от регулирующих и управляющих устройств. Механизмы могут применяться в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищнокоммунальном хозяйстве и т.д. Управление механизмами - как бесконтактное, с помощью пускателя бесконтактного реверсивного типа ПБР, так и контактное - с помощью пускателя электромагнитного типа ПМЛ.
Степень защиты механизмов IР54 по ГОСТ 14254-96 обеспечивает работу механизма при наличии в окружающей среде пыли и брызг воды. Механизмы не предназначены для работы в средах, содержащих агрессивные пары, газы и вещества, вызывающие разрушение покрытий, изоляции и материалов, и во взрывоопасных средах. МЭО-100 устойчивы и прочны к воздействию синусоидальных вибраций по группе исполнения VI ГОСТ 12997-84. Рабочее положение механизмов – c любым пространственным расположением выходного вала.

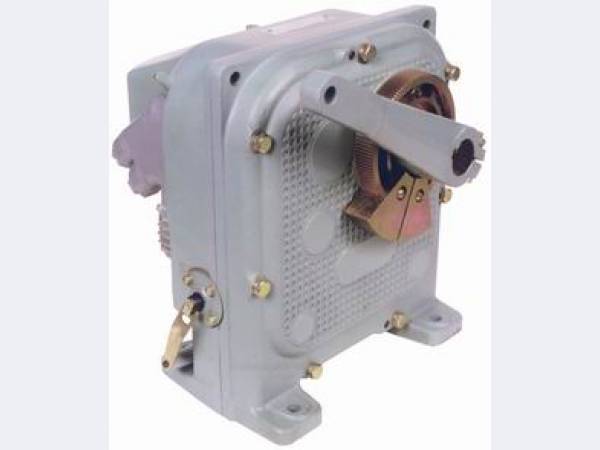

Состав механизма однооборотного МЭО-630:
- электродвигатель АИР-56А4
- тормоз механический
- редуктор
- тормоз
- ручной привод
- блок сигнализации положения реостатный БСПР, индуктивный БСПИ, токовый БСПТ
- рычаг
Управление механизмом однооборотным МЭО-630:контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-3А или усилитель ФЦ-0610.
Технические характеристики:
Условное обозначение механизмов и их исполнение |
Потребляемая мощность |
Тип двигателя и управляющего устройства |
Габаритные размеры, мм |
Масса, кг |
МЭО-630/25-0,25-92к |
200Вт |
АИР-56А4 |
445*375*405 |
74 |
МЭО-630/63-0,63-92к |
||||
МЭО-630/63-0,25-92к |
||||
МЭО-630/160-0,63-92к |
||||
МЭО-630/63-0,25у-92кб |
||||
МЭО-630/25-0,25у-92кб |
||||
МЭО-630/63-0,63у-92кб |
||||
МЭО-630/160-0,63у-92кб |
||||
МЭО-630/10-0,25-92к |
490Вт |
АИР-56В4 |
500*445*468 |
135 |
МЭО-630/25-0,63-92к |
Стуктура условного обозначения:
МЭО(Ф)-A-B-0,C-D-E-F X3 :
