Механизмы электроисполнительные однооборотные фланцевые серии МЭОФ
МЭОФ 250
Назначение:
Однооборотные (или неполноповоротные) электрические исполнительные механизмы и приводы предназначены для передачи крутящего момента арматуре при ее повороте на один оборот или менее (от 0 до 360°).
Механизмы МЭО и МЭОФ предназначены для приведения в действие запорно-регулирующей арматуры в системах автоматического регулирования технологическими процессами, в соответствии с командными сигналами регулирующих и управляющих устройств.
Состав механизма:
- электродвигатель синхронный
- редуктор червячный
- тормоз механический
- ручной привод
- блок сигнализации положения: реостатный, индуктивный, токовый или блок концевых выключателей
- фланец
Управление механизмами: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении:
- пускатель ПБР-3А или усилитель ФЦ-0610 для МЭОФ-250-99К
- пускатель ПБР-2М или ПБР-2М2.1 для МЭОФ-250-99.
Технические характеристики:
|
Условное обозначение |
Номинальный крутящий момент на выходном валу |
Номинальное время полного хода выходного вала |
Номинальное значение полного хода выходного вала |
Потребляемая мощность |
Масса |
Выходной конец вала |
Климатические исполнения (рабочая температура) |
|
МЭОФ-100/10-0,25-99К |
100 |
10 |
0.25 |
250 |
28.5 |
24 |
У2 (от –40 до +50°С) |
|
МЭОФ-100/25-0,63-99К |
25 |
0.63 |
|||||
|
МЭОФ-250/25-0,25-99К |
250 |
25 |
0.25 |
250 |
|||
|
МЭОФ-100/25-0,63-99К |
63 |
0.63 |
|||||
|
МЭОФ-100/25-0,25-99К |
100 |
25 |
0.25 |
170 |
26.5 |
||
|
МЭОФ-100/63-0,63-99К |
63 |
0.63 |
|||||
|
МЭОФ-250/63-0,25-99К |
250 |
63 |
0.25 |
170 |
|||
|
МЭОФ-250/160-0,63-99К |
160 |
0.63 |
|||||
|
МЭОФ-40/10-0,25-99 |
40 |
10 |
0.25 |
240 |
27 |
24 |
У2 (от –40 до +50°С) |
|
МЭОФ-40/25-0,63-99 |
25 |
0.63 |
|||||
|
МЭОФ-100/25-0,25-99 |
100 |
25 |
0.25 |
||||
|
МЭОФ-100/63-0,63-99 |
63 |
0.63 |
|||||
|
МЭОФ-250/63-0,25-99 |
250 |
63 |
0.25 |
||||
|
МЭОФ-250/160-0,63-99 |
160 |
0.63 |
Напряжение и частота питания - 220 V, 50 Hz для МЭОФ; 220/380 V, 50 Hz для МЭОФ-К
Степень защиты от попадания твердых частиц (пыли) и воды – IP 54 по ГОСТ 14254.
Режим работы механизмов – S4, частота включений до 630 в час при ПВ до 25%.
Максимальная частота включений до 1200 в час при ПВ до 5 %.

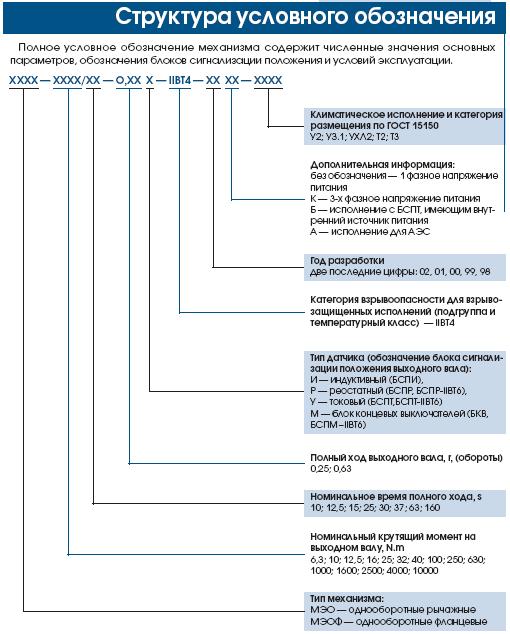

Структура условного обозначения:
