Назначение:
Однооборотные (или неполноповоротные) электрические исполнительные механизмы и приводы предназначены для передачи крутящего момента арматуре при ее повороте на один оборот или менее (от 0 до 360°).

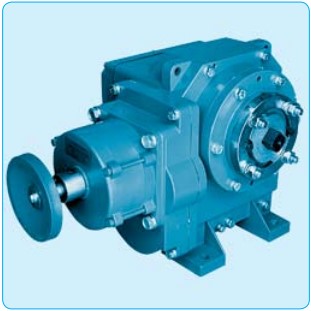

Механизмы МЭО и МЭОФ предназначены для приведения в действие запорно-регулирующей арматуры в системах автоматического регулирования технологическими процессами, в соответствии с командными сигналами регулирующих и управляющих устройств.
Состав механизма:
- электродвигатель синхронный
- редуктор с червячной передачей
- ручной привод
- блок сигнализации положения реостатный БСПТ-IIBT6 или БСПР-IIВТ6 или БСП-IIВТ6
- фланец
Управление механизмами: контактное или бесконтактное.
Тип управляющего устройства при бесконтактном управлении: пускатель ПБР-3А или усилитель ФЦ-0620.
Технические характеристики:
Условное обозначение механизмов |
Номинальный крутящий момент на выходном валу |
Номинальное время полного хода выходного вала |
Номинальное значение полного хода выходного вала |
Потребляемая мощность |
Масса |
Выходной конец валаВf9 |
Климатические исполнения |
N.m |
s |
r |
W |
kg |
mm |
||
МЭОФ-100/10-0,25-IIВТ4-01 |
100 |
10 |
0,25 |
260 |
35 |
24 |
Т2 (от - 10 до + 50°С), УХЛ2 (от – 50 до + 50 °С) |
МЭОФ-100/25-0,25-IIВТ4-01 |
100 |
25 |
0,25 |
180 |
35 |
24 |
|
МЭОФ-250/25-0,25-IIВТ4-01 |
250 |
25 |
0,25 |
260 |
35 |
24 |
|
МЭОФ-250/63-0,25-IIВТ4-01 |
250 |
63 |
0,25 |
180 |
35 |
24 |
Напряжение и частота питания - 380 V, 400 V, 415 V частотой 50 Hz и 380 V частотой 60 Hz .
Степень защиты от попадания твердых частиц (пыли) и воды – IP 65 по ГОСТ 14254.
Режим работы механизмов – S4, частота включений до 630 в час при ПВ до 25%.
Максимальная частота включений до 1200 в час при ПВ до 5 %.
Структура условного обозначения:
