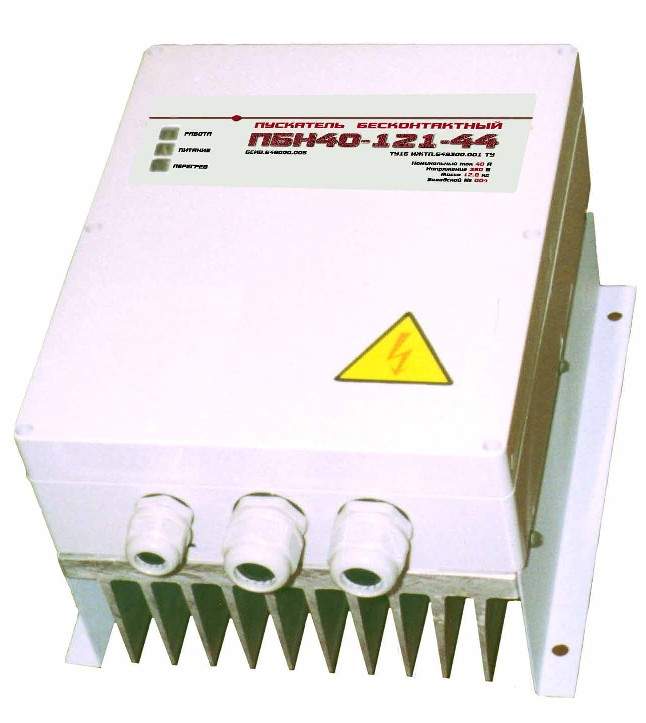

Назначение:
Бесконтактные тиристорные пускатели предназначены для управления асинхронными двигателями и для коммутации в цепях переменного тока в отраслях с тяжелыми условиями труда (запыленная среда, повышенные влажность, температура, частота коммутации). Обеспечивают прямой пуск, плавный пуск, динамическое торможение, снабжены тепловой защитой, интегральной защитой от перегрузок, защитой от обрыва и перекоса фаз, от короткого замыкания (КЗ).
Пускатели могут быть использованы для управления приводами рольгангов, ножниц, насосов, вентиляторов и других механизмов.
Структурное обозначение ПБХХ-ХХХ-ХХ-ХХ:
Условия эксплуатации:
Техические характеристики:
*Для пускателей с прямым релейным пуском.
Гарантийный срок пускателей - 2 года со дня ввода в эксплуатацию.
Конструкц Пускатель состоит из силовых блоков и блока управления. Блок управления для всех пускателей одного типоисполнения идентичен.
Силовые блоки в зависимости от номинального тока отличаются между собой по мощности тиристоров и датчиков тока.
Особенностью конструкции является размещение силовых тиристоров на групповом охладителе с использованием теплопроводящих электроизолирующих прокладок.
Силовой блок предназначен для подключения нагрузки к питающей сети переменного тока и состоит из пяти пар тиристоров, включенных по встречно-параллельной схеме, имеет реверсивное исполнение и осуществляет фазовое регулирование напряжения питания, подводимого к двигателю.
Блок управления имеет два типоисполнения для прямого пуска и для управляемого пуска и останова. Блок управления для прямого пуска состоит из схем управления и защиты, собранных на интегральных элементах.
Блок управления, предназначенный для управляемого пуска и останова, выполнен на базе микропроцессорной техники. Принцип регулирования подводимого к двигателю напряжения заключается в фазовом управлении тиристорами.
Система импульсно-фазового управления позволяет плавно изменять выходное напряжение при пуске и динамическом торможении путем симметричного изменения угла открывания тиристоров.
Пускатели с микропроцессорным управлением обеспечивают следующие виды пуска: плавный, сложный, с уставкой тока (с обратной связью по току). Под плавным пуском понимается изменение напряжения на выходе пускателя по прямолинейному закону, при этом t = 0,01с. Под сложным пуском понимается изменение напряжения на выходе пускателя по закону, изображенному на рис. 1. При этом: U0,1 U8U, t0,02с; U0,1U8U, t = 0с.

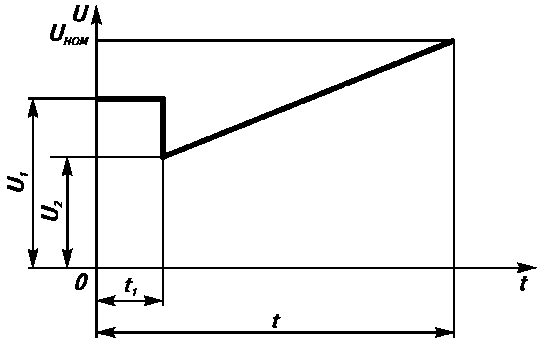

Рис. 1.: Зависимость напряжения на выходе пускателя от времени при сложном пуске:
Под пуском с уставкой тока понимается пуск двигателя с ограничением пускового тока путем введения обратной связи по току, при этом уставка пускового тока должна иметь регулировку в диапазоне от 1 до 6 I.
Пускатели обеспечивают следующие виды останова: естественный выбег двигателя (снятие напряжения); плавный;динамическое торможение. Под плавным остановом понимается уменьшение напряжения на зажимах двигателя по экспоненциальному закону, при этом t = 0,1с. Под динамическим торможением понимается изменение напряжения на выходе пускателя по сложному закону, изображенному на рис. 2. При этом: U - начальное напряжение торможения, изменяется в пределах 600 В; t- время протекания выпрямленного тока с начальным напряжением в пределах 0,2с; t- время протекания выпрямленного тока, не превышающее 20 с.

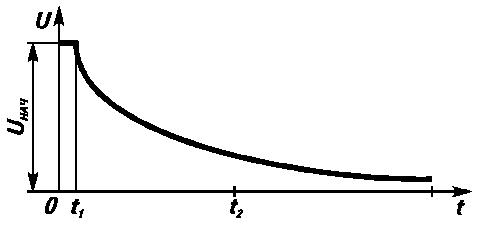

Рис. 2: Зависимость напряжения на выходе пускателя от времени при динамическом торможении: U - начальное напряжение торможения
Напряжение торможения изменяется в течение времени торможения по экспоненциальному закону.
Режимработыпускателейпродолжительный,повторно-кратковременный, кратковременный.
Пускатели имеют ручное и автоматическое управление.
Пускатели обеспечивают следующие виды защит от: токов короткого замыкания и перегрузки; перегрева обмотки двигателя и пускателя; неправильного чередования фаз питающей сети; обрыва фазы питающей сети до и после пускателя; перекоса фаз; снижения напряжения питающей сети до 0,7U.
Пускатели обеспечивают следующие виды сигнализации: готовность к работе, срабатывания защит, о рабочем состоянии двигателя (разгон, останов, работа на заданной скорости).
Защита от токов короткого замыкания срабатывает при токах нагрузки I0I; время отключения - не более 10 мс; время выработки аварийного сигнала отключения - 1 мс.
Время срабатывания защиты от перегрузки, не более: при I7,5I 5 с, при I1,25I 300 с.
Уставка срабатывания защиты по Iи I в каждом типоисполнении пускателя должна устанавливаться от 0,3I до I с шагом 0,1I.
Схемы пускателя обеспечивают защиту от самовключения после срабатывания любой внутренней защиты (наличие кнопки "сброс").
