Назначение:
Пускатель ПБР-3А предназначен для бесконтактного реверсивного управления электрическими исполнительными механизмами по ГОСТ 7192, в приводе которых использованы трехфазные электродвигатели. По функциональным возможностям пускатель имеет два исполнения: ПБР-3 и ПБР-3А:
- ПБР-3 обеспечивает пуск и реверс трехфазного синхронного электродвигателя.
- ПБР-3А обеспечивает пуск и реверс, защиту трехфазного асинхронного электродвигателя с короткозамкнутым ротором от перегрузки.

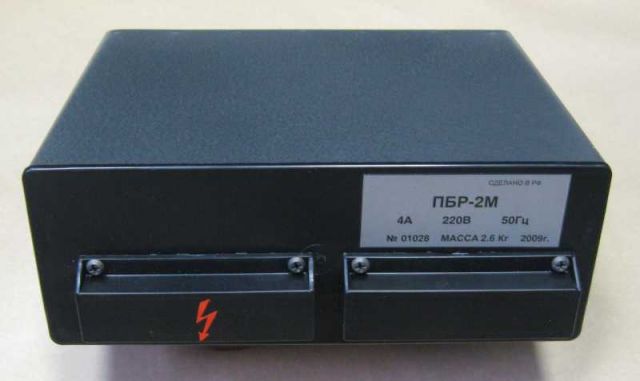

Пускатель ПБР-2М предназначен для бесконтактного управления электрическими исполнительными механизмами, в приводе которых используются однофазные конденсаторные электродвигатели. Имеет исполнения:
- ПБР-2М, ПБР-2М2.1 - для управления механизмами с электромагнитным тормозом.
- ПБР-2М1, ПБР-2М2.2 - для управления механизмами с механическим тормозом.
Технические данные:
Параметры |
Исполнения |
|
ПБР-2М |
ПБР-3А |
|
Назначение |
Бесконтактное управление электроисполнительными механизмами с однофазными конденсаторными электродвигателями: |
Бесконтактное управление электроисполнительными механизмами с трехфазными двигателями: |
ПБР-2М, ПБР-2М2.1- управление механизмами с электромагнитным тормозом
|
ПБР-3 - управление механизмами с 3-х фазным синхронным двигателем (ДСТР, 2ДСТР) |
|
ПБР-2М1, ПБР-2М2.2 - управление механизмами с механическим тормозом
|
ПБР-3А - управление механизмами с 3-х фазным асинхронным двигателем (АОЛ, 4А, АИР) |
Технические характеристики:
Параметры |
Исполнения |
||
ПБР-2М, ПБР-2М1 |
ПБР-2М2 |
ПБР-3, ПБР-3А |
|
Входной сигнал |
24В постоянного пульсирующего тока или замыкание ключей |
||
Входное сопротивление пускателя |
750 Ом |
||
Максимальный коммутируемый ток |
4А |
3А (6А) |
|
Быстродействие (время запаздывания выходного тока при подаче и снятии управляющего сигнала) |
25 мс |
||
Разница между длительностями входного и выходного сигналов не более |
20 мс |
||
Напряжение источника питания цепей управления |
22-26В (среднее значение двухполупериодного выпрямленного тока) |
||
Полный срок службы |
10 лет |
||
Степень защиты |
IP - 20 |
||
Электрическое питание |
220В, 50 Гц |
380В, 50 Гц |
|
Потребляемая мощность |
7 Вт |
5 Вт |
|
Масса |
2,5кг |
2 кг |
2,5 кг |
Структура условного обозначения ПБХХ-ХХХ-ХХ-ХХ:
ПБ - пускатель бесконтактный;
Х - Р - реверсивный трехфазный, Н - нереверсивный
трехфазный;
Х - номинальный ток, А: 4, 6, 10, 16, 25, 40, 63, 100, 160,
250, 400, 630;
Х - характеристика пускателя: 1 - прямой пуск, 2 - плавный
пуск, 3 - плавный пуск и динамическое торможение;
Х - вид источника питания: 1 - внешний, 2 - внутренний;
Х - вид защиты: 1 - тепловая, 2 - интегральная от
перегрузок, от обрыва и перекоса фаз, от КЗ;
ХХ - степень защиты по ГОСТ 14254-96: 00 - IР00, 44 - IР44;
ХХ - У3, УХЛ4 - климатическое исполнение (У, УХЛ) и категория
размещения (3, 4) по ГОСТ 15150-69.
