Назначение:
Щеткодержатели типа ЭМЩ 2А предназначены для подачи электрического тока к ЭТМ (электро магнитная муфта) а также ЭМ контактного исполнения. Количество устанавливаемых щеткодержателей зависит от скорости вращения муфты. Один щеткодержатель устанавливается при скорости 10м/с, если скорость вращения муфты в диапазоне 10-20м/с устанавливают 2 щеткодержателя.
Под колпачком щётки находится наконечник, к которому присоединён токоподводящий провод от положительного источника питания.
Щётка должна перемещаться в корпусе без заедания. Контактное нажатие щётки в указанном на чертеже положении 1,2 ± 0,1 кг.
Муфты серии Э1ТМ...2 комплектуются щёткодержателями ЭМЩ - 2А-20/М18
Технические требования по ТУ4171-001-49141806-2002
Обозначение |
H мм |
h мм |
Вид резьбы |
ЭМЩ 2А-20 |
69 |
20 |
М14х1,5-6g |
ЭМЩ 2А-40 |
89,5 |
40 |
|
ЭМЩ 2А-60 |
109,5 |
60 |
|
ЭМЩ 2А-80 |
129,5 |
80 |
|
ЭМЩ 2А-100 |
149,5 |
100 |
Обозначение |
H мм |
ЗИП.20СБ |
72 |
ЗИП.20-01СБ |
88 |
ЗИП.20-02СБ |
108 |
ЗИП.20-03СБ |
128 |
ЗИП.20-04СБ |
148 |

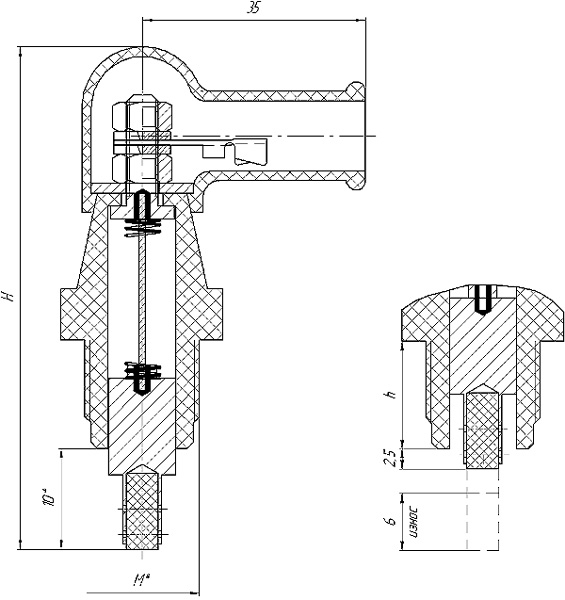

Габаритные размеры:
