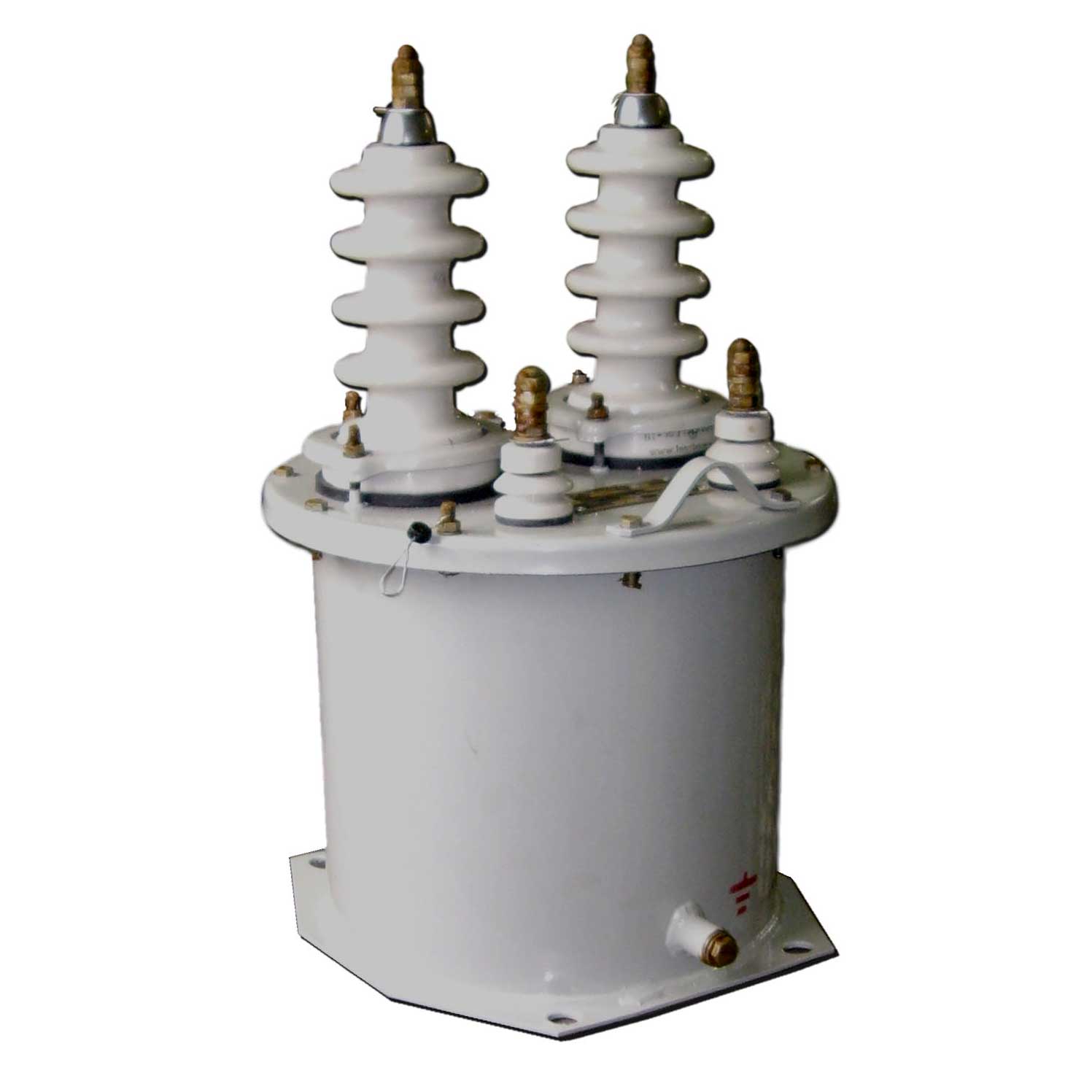

Трансформатор напряжения измерительный масляный серии НОМ

Назначение:

Трансформаторы напряжения серии «НОМ» предназначены для работы в комплекте с измерительными приборами и в цепях защиты и сигнализации в электрических системах с номинальным напряжением от 6 до 35 кВ включительно. Трансформаторы НОМ являются масштабными преобразователями и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов и цепей защиты и сигнализации в сетях с изолированной нейтралью.

Трансформаторы изготавливаются для работы в условиях умеренного или тропического климата. Трансформаторы типов НОМ-6 и НОМ-10 удовлетворяют требованиям сейсмостойкости 7 баллов, шкале MSK-64.
Трансформаторы состоят из магнитопровода, выполненного из пластин электротехнической стали, обмоток с соответствующей изоляцией, размещенных в баке, заполненном трансформаторным маслом. Вводы первичных и вторичных обмоток трансформаторов расположены на крышке бака. Трансформаторы напряжения НОМ-35 имеют маслорасширитель, расположенный на высоковольтных вводах первичной обмотки.
У трансформаторов остальных типов маслорасширители отсутствуют, уровень масла у них предусмотрен ниже крышки бака на 15 -20 мм.



Условия эксплуатации:

- трансформаторы предназначены для работы в закрытом помещении;

- высота над уровнем моря - не более1000 м;

- температура окружающей среды от - 45 °С до + 40°С;

- окружающая среда невзрывоопасная.

Необходимая защита от прикосновения, влагозащита и защита от перегрузки осуществляется установкой, в которую встраивается трансформатор.



Структура условного обозначения НОМ-[*]-[*] [*][*]:
Н — трансформатор напряжения;
О — однофазный;
М — естественная циркуляция воздуха и масла;
[*] — класс напряжения первичной обмотки, кВ;
[*] — год разработки трансформатора;
[*][*] — климатическое исполнение (УХЛ, О, Т) и категория размещения (1; 4) по ГОСТ 15150-69.



Технические характеристики:

Характеристики	Значения
	НОМ-6	НОМ-10	НОМ-15	НОМ-35
Ном. напряжение первичной обмотки, В	6600, 6300, 6000, 3150, 3000	11000, 10500, 10000	18 000, 15 750, 15 000, 13 800	20 000, 35 000
Ном. напряжение вторичной обмотки, В	100	100	100	100
Номинальная мощность для классов точности, В·А: 0,5 / 1,0 / 3,0	50/75/200	75/150/300	75/150/300	150/250/600
Масса, кг	24	31	77	92
Размеры, ДхШхВ	320х261х403	324х324х478	591х336х662	600х495х890
