Назначение:

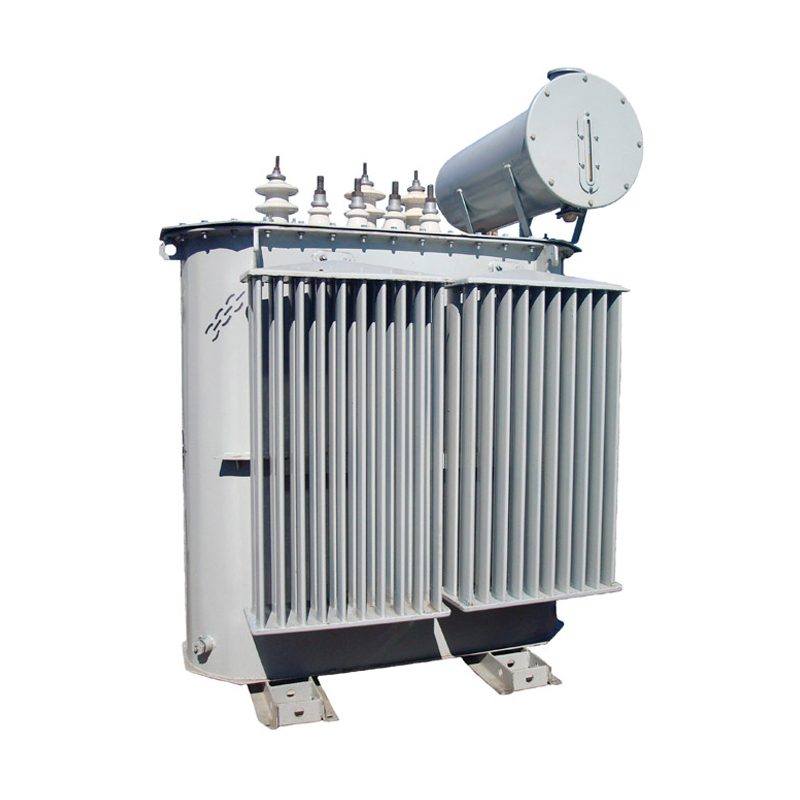

Силовые масляные трехфазные двухобмоточные понижающие общепромышленного назначения трансформаторы ТМ мощностью от 25 до 2500 кВА предназначены для внутренней и наружной установки.
Для увеличения поверхности охлаждения в трансформаторах ТМ-25…2500 с маслорасширителем, применяются гофрированные стенки, ТМ-1600-2500 – радиаторы.
Силовые трансформаторы ТМ-25-2500 выпускаются с номинальным напряжением первичной обмотки (высокого напряжения) до 10 кВ, включительно, и вторичной обмотки (низкого напряжения) – 0,4 кВ. Схема и группа соединений – У/Ун-0, Д/Ун-11.
Структура условного обозначения ТМ - Х/10 У(ХЛ)1:
Т – трансформатор трехфазный
М – охлаждение масляное с естественной циркуляцией воздуха и масла
Х – номинальная мощность, кВА
10 – класс напряжения обмотки ВН, кВ
У(ХЛ)1 – климатическое исполнение и категория размещения по ГОСТ 15150-69
Технические характеристики:
Тип трансформатора |
Мощность, кВА |
Напряжение |
Схема и группа соединения |
Напряжение КЗ, % |
Потери, Вт |
Габаритные размеры, мм |
Масса, кг |
||||
ВН |
НН |
ХХ |
КЗ |
L |
B |
H |
|||||
ТМ - 25 |
25 |
6,10 |
0,4 |
У/Ун - 0 |
4,5 |
110 |
600 |
980 |
365 |
1 065 |
250 |
6,10 |
Д/Ун - 11 |
||||||||||
6,10 |
У/Zн - 11 |
1010 |
425 |
1155 |
270 |
||||||
ТМ - 40 |
40 |
6,10 |
0,4 |
У/Ун - 0 |
4,5 |
150 |
880 |
1010 |
425 |
1155 |
290 |
6,10 |
Д/Ун - 11 |
||||||||||
6,10 |
У/Zн - 11 |
870 |
485 |
1 195 |
308 |
||||||
ТМ - 63 |
1600 |
6,10 |
0,4 |
У/Ун - 0 |
4,5 |
220 |
1280 |
870 |
485 |
1195 |
360 |
6,10 |
Д/Ун - 11 |
||||||||||
6,10 |
У/Zн - 11 |
1030 |
635 |
1175 |
377 |
||||||
ТМ - 100 |
100 |
6,10 |
0,4 |
У/Ун - 0 |
4,5 |
305 |
1970 |
1020 |
650 |
1150 |
495 |
6,10 |
Д/Ун - 11 |
||||||||||
6,10 |
У/Zн - 11 |
1230 |
600 |
1435 |
510 |
||||||
6,10 |
0,23 |
У/Ун - 0 |
4,5 |
410 |
2650 |
1215 |
715 |
1240 |
500 |
||
ТМ - 160 |
160 |
6,10 |
0,4 |
У/Ун - 0 |
4,5 |
410 |
2 650 |
1130 |
820 |
1425 |
725 |
6,10 |
Д/Ун - 11 |
||||||||||
6,10 |
У/Zн - 11 |
1320 |
780 |
1495 |
750 |
||||||
6,10 |
0,23 |
Ун/Д - 11 |
1215 |
680 |
1500 |
743 |
|||||
ТМ - 250 |
250 |
6,10 |
0,4 |
У/Ун - 0 |
4,5 |
550 |
3700 |
1320 |
780 |
1495 |
990 |
6,10 |
Д/Ун - 11 |
||||||||||
6,10 |
У/Zн - 11 |
1425 |
790 |
1665 |
1008 |
||||||
6,10 |
0,23 |
У/Ун - 0 |
1305 |
830 |
1660 |
1000 |
|||||
ТМ - 400 |
400 |
6,10 |
0,4 |
У/Ун - 0 |
4,5 |
830 |
5500 |
1305 |
830 |
1660 |
1285 |
6,10 |
Д/Ун - 11 |
||||||||||
6,10 |
0,23 |
Ун/Д - 11 |
1290 |
||||||||
ТМ - 630 |
630 |
6,10 |
0,4 |
У/Ун - 0 |
5,5 |
1050 |
7600 |
1600 |
1000 |
1590 |
1795 |
6,10 |
Д/Ун - 11 |
||||||||||
6,10 |
0,23 |
Ун/Д - 11 |
1803 |
||||||||
ТМ - 1000 |
1000 |
6,10 |
0,23 |
Ун/Д - 11 |
5,5 |
1550 |
10800 |
1765 |
1000 |
1930 |
2920 |
6,10 |
0,4 |
У/Ун - 0 |
|||||||||
6,10 |
Д/Ун - 11 |
||||||||||
6,10 |
0,69 |
||||||||||
6,10 |
3,15 |
У/Д - 11 |
|||||||||
6,10 |
6,3 |
||||||||||
ТМ - 1600 |
1600 |
6,10 |
0,4 |
У/Ун - 0 |
6,0 |
2050 |
16000 |
2200 |
1250 |
2400 |
4750 |
6,10 |
Д/Ун - 11 |
||||||||||
6,10 |
0,69 |
Д/Ун - 11 |
|||||||||
6,10 |
3,15 |
У/Д - 11 |
|||||||||
6,10 |
6,3 |
У/Д - 11 |
|||||||||
ТМ - 2500 |
2500 |
6,10 |
0,4 |
Д/Ун - 11 |
6,0 |
2800 |
24000 |
2370 |
1330 |
2900 |
6980 |
