Назначение:
Трехфазные масляные трансформаторы серии ТМПН и ТМПНГ с первичным напряжением 6 предназначены для комплектования трансформаторных подстанций, питающих погружные электронасосы добычи нефти. Трансформаторы изготавливаются двух типов – двухобмоточные и трехобмоточные. Трехобмоточные трансформаторы дополнительно имеют отдельную обмотку на 0,4 кВ.
Структура условного обозначения типа трансформатора ТМПН(Г)-[1]/[2]:
Т – трансформатор трехфазный,
М – масляный, с естественным масляным охлаждением,
ПН – для питания погружных электронасосов добычи нефти,
Г – герметичный;
[1] - мощность, кВА;
[2] - напряжение НН, кВ.
Условия эксплуатации:
Конструкция:
Трансформаторы ТМПН - с маслорасширителями, внутренний объем трансформаторов сообщается с окружающим воздухом.

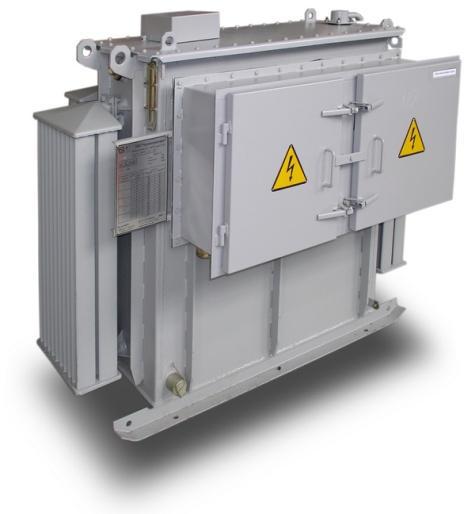

Трансформаторы ТМПНГ - герметичного исполнения с гофрированными или жесткими (гладкими) баками, без маслорасширителей.
Температурные изменения объема масла в трансформаторах с гладкими баками компенсируются воздушной "подушкой". Для измерения температуры верхних слоев масла в трансформаторах предусматривается гильза для установки термометра.
Вводы НН и ВН трансформаторов ТМПНГ в жестких (гладких) баках расположены на боковой стенке бака, трансформаторов ТМПНГ (в гофробаках) и ТМПН - на крышке бака. Вводы НН и ВН защищены кожухом. Степень защиты - IP 13.
Конструкция трансформаторов предусматривает кабельный ввод и вывод напряжения, обеспечивает надежное подключение кабелей без необходимости напаивания наконечников.
Для удобства перемещения в условиях эксплуатации трансформатор ТМПН, ТМПНГ мощностью до 400 кВ.А снабжены салазками.
Технические характеристики:
Номинальная частота 50 Гц. Регулирование напряжения осуществляется на полностью отключенном трансформаторе (ПБВ).
Трехобмоточные трансформаторы дополнительно имеют отдельную обмотку на 0,4 кВ.
Трансформаторы рассчитаны на работу в двух режимах:
Технические характеристики:
Тип трансформатора |
Напряжение НН, кВ |
Количество ступеней регулирования |
Напряжение ВН |
Потери х.х., кВт. |
Поте-ри к.з., кВт. |
Габаритные размеры, мм. |
Масса масла, кг. |
Масса, кг. |
|
||
L |
B |
H |
|
||||||||
ТМПНГ-100 |
6 |
25 |
400*-853-884-916-947- |
0,36 |
1,975 |
1210 |
1005 |
1210 |
180 |
720 |
|
ТМПН-160 |
400*-1619-1657-1698-1740- |
0,44 |
2,65 |
1400 |
1045 |
1575 |
270 |
1350 |
|||
ТМПНГ-250 |
400*-1657-1686-1714-1743- |
0,55 |
4,2 |
1460 |
1140 |
1630 |
360 |
1280 |
|||
400*-1619-1657-1698-1740- |
|
||||||||||
ТМПН-300 |
400*-1665-1705-1747-1790- |
0,65 |
4,8 |
1460 |
1360 |
1715 |
475 |
1370 |
|||
ТМПНГ-400 |
400*-1405-1476-1549-1622- |
0,74 |
5,5 |
1540 |
1210 |
1695 |
1590 |
480 |
|||
ТМПНГ-400 |
400*-1662-1704-1743-1786- |
0,74 |
5,5 |
1535 |
1210 |
1695 |
1590 |
480 |
|||
ТМПНГ-630 |
1100-1203-1314-1425-1536- |
1,05 |
7,6 |
1700 |
1200 |
1590 |
2120 |
560 |
Примечание: *-ТМПН или ТМПНГ трехобмоточные имеют отдельную обмотку на 400В.
