ТМТО-80/0,38 - У1 (масляный трезфазный)

Назначение:

Трехфазный масляный трансформатор ТМТО-80/0,38-У1 предназначен для преобразования электроэнергии в составе устройств термической обработки бетона и грунта, питания электроинструмента и временного освещения в условиях умеренного климата. Рабочая температура окружающего воздуха от минус 45оС до плюс 10оС.

Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделия в недопустимых пределах.

Трансформатор не предназначен для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.

Номинальная частота 50 Гц. Схема и группа соединения У/Д/Д-11-11.

Напряжение в обмотке среднего напряжения (СН) регулируется ступенями при полностью отключенном трансформаторе (ПБВ)

Технические характеристики:

Мощность, кВА	Схема и группа соединения обмоток	Частота, Гц	Потери, Вт	Ток х.х., %		Масса, кг
Мощность, кВА	Схема и группа соединения обмоток	Частота, Гц	х.х.	к.з. на отв. 75 В		масла	полная
80	У/Д-Д-11-11	50	270	2200	2,3	155	42

Напряжения и токи при переключении трансформаторов:

Обмотки высшего напряжения (ВН)			Обмотки среднего напряжения (СН)				Обмотки низшего напряжения (НН)
Номин. мощность, кВА	Номин. напряжение, В	Номин. ток, А	Номин. мощность, кВА	Положение переключателя	Напряжение на ответвлениях, В	Номин. ток, А	Номин. мощность, кВА	Номин. напряжение, В	Номин. ток, А
80	380	121,5	77,5	V	95	471	2,5	42	34,4
			69,34	VI	85
			61,18	III	75
			58,54	II	65	520
			49,53	I	55

Условия эксплуатации:

Условия эксплуатации этих трансформаторов сходны с трансформаторами ТМ и ТМГ, однако у ТМТО другой диапазон температур: -25 ºС - +40 ºС. При этом, также необходимо наличие следующих условий:

влажность воздуха менее 80% при двадцатиградусной температуре
невзрывоопасное окружение, включая отсутствие токопроводимой пыли, агрессивных газов, способных вызвать коррозию металла и повреждения изоляции.

Конструкция трансформаторов:

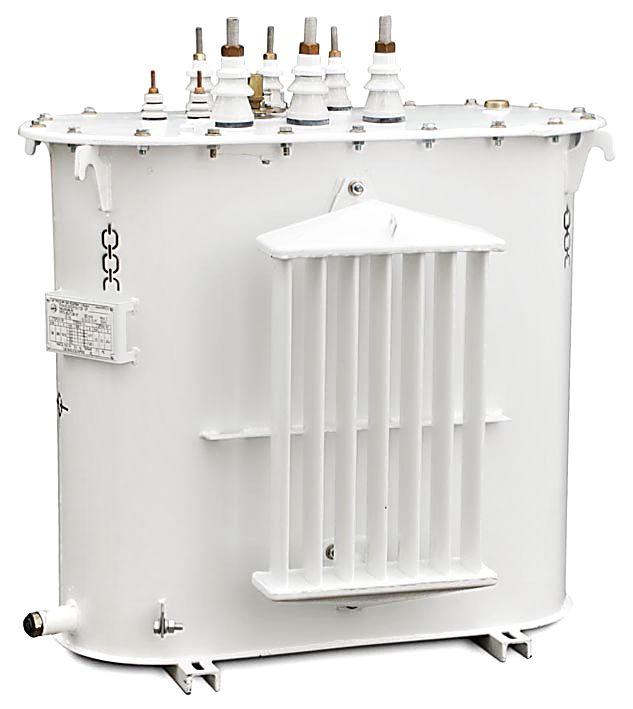

Баки - овальной формы. Для увеличения поверхности охлаждения трансформатор имеет радиатор. Для подъема бака и трансформатора в сборе используются крюки, расположенные под верхней рамой бака. На крышке бака имеется дренажный клапан, внизу бака имеются пробка для спуска масла, кран(пробка) для взятия пробы, болт заземления.
Активная часть состоит из магнитопровода, изготовленного из холоднокатанной электротехнической стали, обмоток и переключателя. Обмотки трансформаторов алюминиевые.
Вводы ВН, СН и НН наружной установки, съемные, изоляторы проходные фарфоровые, расположены на крышке.
Маслоуказатель для контроля уровня масла закреплен на стенке бака.
