Указатели напряжения

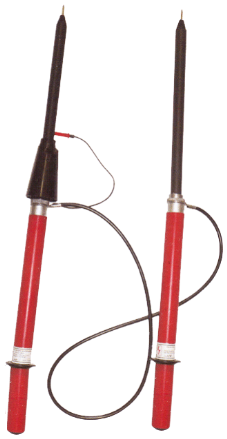

УВНУ-10СЗ ИП   (указатель высокого напряжения 2,2-10кВ)

Назначение:

Указатели высокого напряжения со светозвуковой индикацией и устройством самопроверки УВНУ-10 СЗ ИП,   УВНУ-35 СЗИП,  УВНУ-110 СЗ ИП . Указатели предназначены для проверки наличия или отсутствия напряжения в электроустановках переменного тока от 2 до 110 кВ частотой 50 или 60 Гц.
В рабочей части указателя встроено устройство проверки исправности указателя, которое работает от преобразователя импульсного действия и имеет светозвуковую индикацию.
Принцип работы указателя основан на срабатывании
светозвукового устройства под воздействием электромагнитного поля созданного вокруг шин электроустановок и воздушных линий.



Технические характеристики

Параметры

УВНУ-10 СЗ ИП

УВНУ-35 СЗИП

УВНУ-110 СЗИП

Диапазон рабочего напряжения, кВ

от 6,0 до 10

от 10 до 35

от 35 до 110

Напряжение зажигания указателя, кВ  не более

1,5

2,5

8,75

Частота, Гц

50(60)

50(60)

50(60)

Источник питания, В

6

6

6

Громкость звукового сигнала, ДБ/0,5м

более 69

более 69

более 69

Масса указателя, кг не более

0,6

0,65

1,2

Длина рукоятки, мм

120

130

650

Длина изолирующей части, мм

340

600

1500

Общая длина, мм

680

960

2400

Габаритные размеры (в упаковке), мм

550х80х110

820х80х110

2440х80х110
