Трансформаторы напряжения серии НАМИ

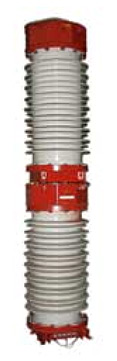

НАМИ-220 УХЛ1 (антирезонансные однофазные)

Назначение:

Трансформатор напряжения НАМИ-220 УХЛ1 имеет каскадную конструкцию и состоит из двух ступеней в фарфоровых корпусах с металлическими фланцами. Каждая ступень трансформатора имеет по два магнитопровода, закрепленных на соответствующих фланцах. Каждая ступень трансформатора имеет компенсатор давления, обеспечивающий компенсацию температурных изменений объема масла и защиту внутренней изоляции от увлажнения. Компенсатор закрыт защитным колпаком с прорезью для визуального контроля уровня масла. Трансформатор заполнен трансформаторным маслом ГК.



Структура условного обозначения НАМИ-[*]-[*] УХЛ[*]:

Н - трансформатор напряжения;

А - антирезонансный;

М - охлаждение – естественная циркуляция воздуха и масла;

И - для контроля изоляции сети;

[*] - номинальное напряжение первичной обмотки, кВ;

[*] 95 - год разработки;

УХЛ[*] - климатическое исполнение и категория размещения (1, 2) по ГОСТ 15150-69.



Технические характеристики:

Ном. напряжение первичной обмотки, кВ

220/√3

Наибольшее рабочее напряжение первичной обмотки частоты 50 Гц, кВ

252/√3

Ном. напряжение основной вторичной обмотки No1, кВ

0,1/√3

Ном. напряжение дополнительной вторичной обмотки No2, кВ

0,1

Ном. напряжение основной вторичной обмотки No3, кВ

0,1/√3

Номинальная мощность, ВА, основной вторичной обмот-ки No1 в классах точности
Возможно изготовление с другими техническими характеристиками.

0,2

200

0,5

400

1,0

600

Номинальная мощность, ВА, дополнительной вторичной обмотки No2 в классе точности 3,0

1200

Номинальная мощность, ВА, основной вторичной обмотки No3 в классах точности

0,2

100

0,5

200

1,0

300

Предельная мощность первичной обмотки, ВА

2000

Предельная мощность основной вторичной обмотки No1, ВА

1200

Предельная мощность дополнительной вторичной обмотки No2, ВА

1200

Предельная мощность основной вторичной обмотки No3, ВА

800

Группа соединения обмоток

1 / 1 / 1 / 1 - 0 - 0 - 0

Климатическое исполнение и категория размещения по ГОСТ 15150

УХЛ1

Номинальное значение климатических факторов для исполнения “УХЛ” категории размещения “1” :

- высота установки над уровнем моря, не более, м

1000

- температура окружающей среды

- 60°С ... +40°С

Допустимая величина механической нагрузки от гори-зонтального тяжения проводов, Н, не менее

1000

Максимальная скорость ветра при отсутствии гололеда, м / с

40

Максимальная скорость ветра при наличии гололеда, м / с

15

Толщина стенки гололеда, мм

20

Сейсмостойкость трансформатора по шкале МSК, балл, не менее

7

Удельная длина пути утечки внешней изоляции, см / кВ

2,25 ; 2,5

Средняя наработка до отказа, ч., не менее

8,8 x 106

Установленный срок службы, лет

30

Гарантийный срок службы, лет

3

Тип внешней изоляции

Фарфор

Тип внутренней изоляции

Маслобарьерная

Масса трансформатора, кг

1640

Масса масла, кг

440

Габаритные размеры, мм

660 x 690 x 3360

Установочные размеры, мм

552 x 512

Комплект поставки

1. Трансформатор
2. Руководство по эксплуатации (2 экз.)

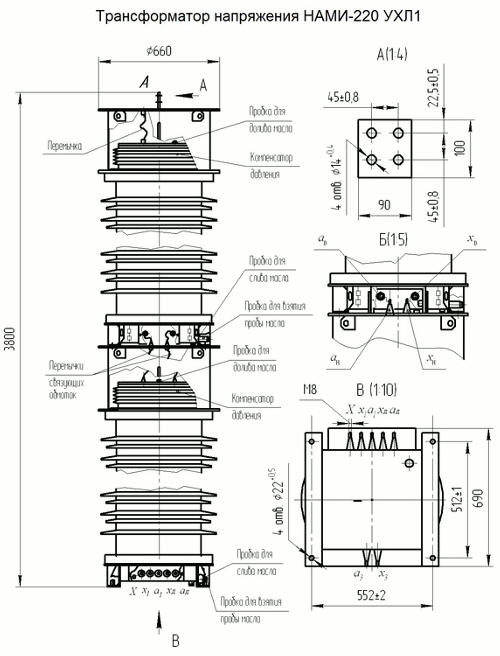

Габаритные размеры:
