Назначение:

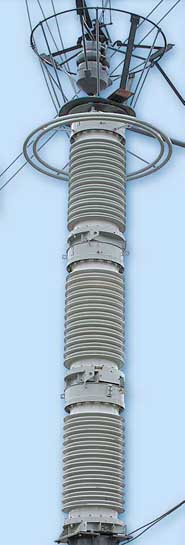

Трансформатор напряжения НАМИ-500 УХЛ1 имеет каскадную конструкцию и состоит из трех ступеней в фарфоровых корпусах с металлическими фланцами. Каждая ступень трансформатора имеет по два магнитопровода, закрепленных на соответствующих фланцах. Каждая ступень трансформатора имеет масляный затвор емкостью 2 л, защищающий внутреннюю изоляцию от увлажнения. Трансформатор и масляный затвор заполнены трансформаторным маслом марки ГК. Масляный затвор каждой ступени сообщается с атмосферой через дыхательную пробку. Имеется отверстие для доливки масла в основной бак каждой ступени, заглушенное шариком из нержавеющей стали и затянутое глухо пробкой воизбежании попадания влаги внутрь трансформатора. На верхней ступени трансформатора закреплено экранное кольцо.
Структура условного обозначения НАМИ-[*]-[*] УХЛ[*]:
Н - трансформатор напряжения;
А - антирезонансный;
М - охлаждение – естественная циркуляция воздуха и масла;
И - для контроля изоляции сети;
[*] - номинальное напряжение первичной обмотки, кВ;
[*] 95 - год разработки;
УХЛ[*] - климатическое исполнение и категория размещения (1, 2) по ГОСТ 15150-69.
Технические характеристики:
ТУ |
3414-023-11703970-03 |
Номинальное напряжение обмоток, кВ |
|
- первичной |
500 / √3 |
- вторичной основной №1 |
0,1 / √3 |
- вторичной дополнительной №2 |
0,1 |
- вторичной основной №3 |
0,1 / √3 |
Наибольшее рабочее напряжение первичной обмотки частоты 50 Гц, кВ |
550 / √3 |
Номинальная мощность, ВА основной вторичной обмотки №1 в классах точности |
|
0,2 |
100 |
0,5 |
200 |
1,0 |
300 |
3,0 |
600 |
Номинальная мощность, ВА дополнительной вторичной, обмотки №2 в классе точности 3,0 |
800 |
Номинальная мощность , ВА, основной вторичной обмотки №3 в классах точности |
|
0,2 |
50 |
0,5 |
100 |
1,0 |
200 |
3,0 |
400 |
Предельная мощность обмоток, ВА |
|
- первичной |
2000 |
- вторичной основной №1 |
1200 |
- вторичной дополнительной №2 |
1000 |
- вторичной основной №3 |
600 |
Группа соединения обмоток |
1 / 1 / 1 / 1/ - 0 - 0 - 0 |
Климатическое исполнение и категория размещения по ГОСТ 15150 |
УХЛ1 |
Номинальное значение климатических факторов для исполнения УХЛ категории размещения 1: |
|
- высота установки над уровнем моря, не более, м |
1000 |
- температура окружающего воздуха |
-60ºС ... +40ºС |
Допустимая величина механической нагрузки от гори-зонтального тяжения проводов, Н, не менее |
1500 |
Максимальная скорость ветра при отсутствии гололеда, м / с |
40 |
Максимальная скорость ветра при наличии гололеда, м / с |
15 |
Толщина стенки гололеда, мм |
20 |
Сейсмостойкость трансформатора по шкале МSК, балл, не менее |
7 |
Удельная длина пути утечки внешней изоляции, см / кВ |
2.25 ÷ 2.5 |
Средняя наработка до отказа, ч., не менее |
8,8 * 106 |
Установленный полный срок службы, лет |
30 |
Гарантийный срок службы, лет |
3 |
Тип внешней изоляции |
фарфор |
Тип внутренней изоляции |
маслобарьерная |
Масса трансформатора, кг |
3000 |
Масса масла, кг |
750 |
Габаритные размеры, мм |
диаметр - 1710 x 5570 |
Установочные размеры, мм |
552 x 512 |
Комплект поставки |
1.Трансформатор (три ступени) |

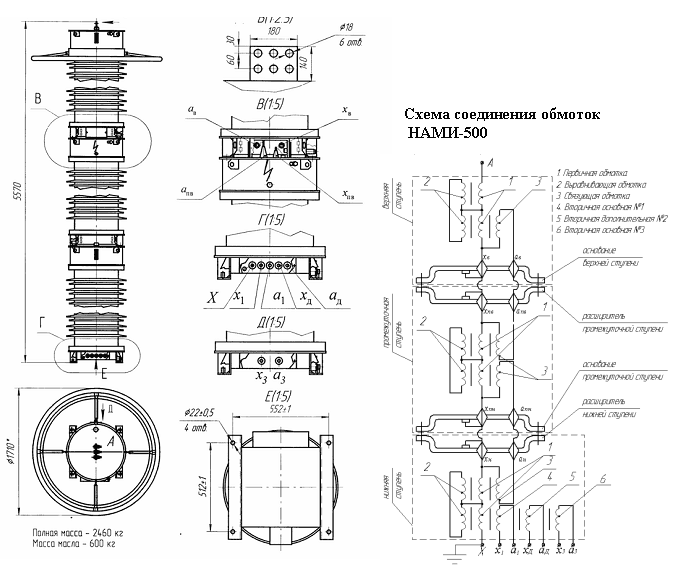

Габаритные размеры и сема присоединения:
