Трансформаторы напряжения серии НАМИ

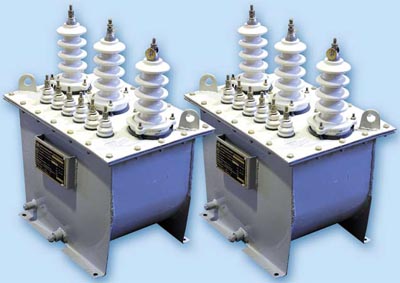

НАМИ-10-95 УХЛ2 (трехфазный антирезонансный)

Назначение:

Трехфазный антирезонансный масляный трансформатор напряжения типа НАМИ- 10-95 УХЛ2 предназначен для установки в электрических сетях трехфазного пере- менного тока частоты 50 Гц с изолированной нейтралью с целью передачи сигнала измерительной информации приборам измерения, устройствам автоматики, защиты, сигнализации и управления.

Структура условного обозначения НАМИ-[*]-[*] УХЛ[*]:

Н - трансформатор напряжения;

А - антирезонансный;

М - охлаждение – естественная циркуляция воздуха и масла;

И - для контроля изоляции сети;

[*] - номинальное напряжение первичной обмотки, кВ;

[*] 95 - год разработки;

УХЛ[*] - климатическое исполнение и категория размещения (1, 2) по ГОСТ 15150-69.

Технические характеристики:

Характеристики	Значения
Ном. напряжение первичной обмотки, кВ	10 (или 6)
Ном. напряжение вторичной основной обмотки, кВ	0,1
Ном. напряжение вторичной дополнительной обмотки, кВ	0,1
Наибольшее рабочее напряжение первичной обмотки частоты 50 Гц, кВ	12 (7,2)
Номинальная трехфазная мощность, В·А, основной вторичной обмотки при измерении междуфазных напряжений при симметричной нагрузке на вводах ab, bc и ca в классе точности 0,5	200
Номинальная трехфазная мощность, В·А, основной вторичной обмотки при измерении междуфазных напряжений при симметричной нагрузке на вводах ab, bc и ca в классе точности 1,0	300
Номинальная трехфазная мощность, В·А, основной вторичной обмотки при измерении междуфазных напряжений при симметричной нагрузке на вводах ab, bc и ca в классе точности 3,0	600
Номинальная трехфазная мощность, В·А, основной вторичной обмотки при измерении фазных напряжений при симметричной нагрузке на вводах ao, bo и co в классе точности 3,0	30
Номинальная мощность дополнительной вторичной обмотки, В·А, в классе точности 3,0	30
Предельная мощность, В·А, первичной обмотки	1000
Предельная мощность, В·А, основной вторичной обмотки	900
Предельная мощность, В·А, дополнительной вторичной обмотки	100
Схема и группа соединения обмоток эквивалентна	Ун/ Ун /П-0
Климатическое исполнение и категория размещения по ГОСТ 15150	УХЛ2
Номинальное значение климатических факторов для исполнения «УХЛ» категории размещения «2»:
- высота установки над уровнем моря, не более, м - температура окружающей среды	1000 от -60°С до +40°С
Длина пути утечки внешней изоляции, см	23
Средняя наработка до отказа, ч., не менее	4,4х10^6
Установленный полный срок службы, лет	30
Гарантийный срок службы, лет	3
Тип внешней изоляции	фарфор
Тип внутренней изоляции	маслобарьерная
Масса трансформатора, кг	93
Масса масла, кг	16
Габаритные размеры, мм	482х330х575
Установочные размеры, мм	286х344
Комплект поставки	трансформатор; руководство по эксплуатации

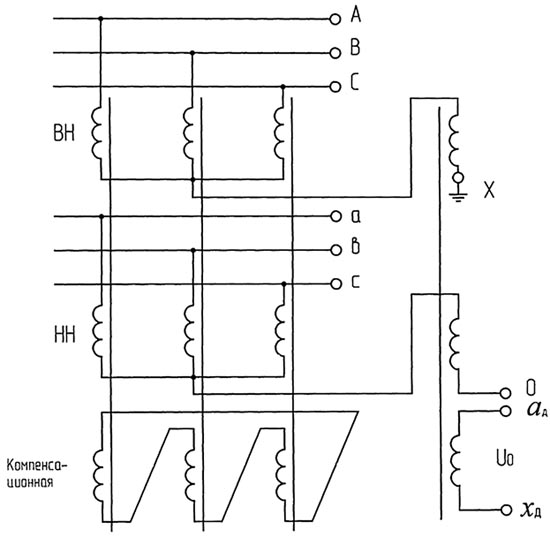

Схема присоединения:

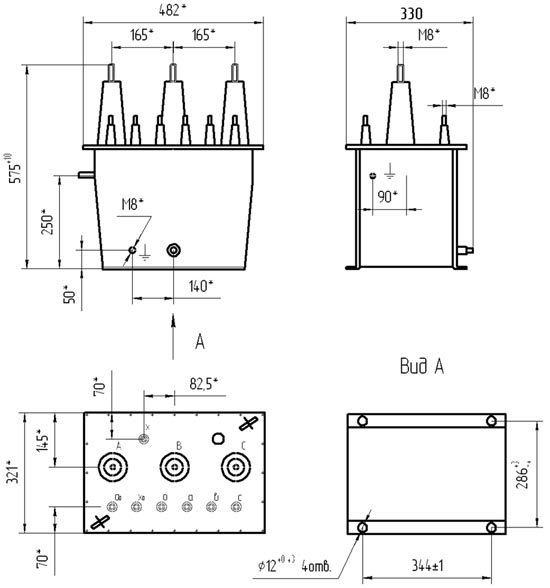

Габаритные размеры:
