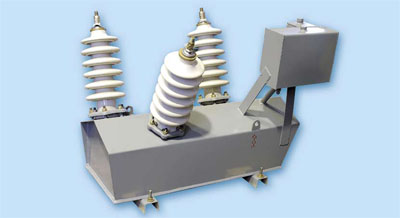

Назначение:
Трехфазный антирезонансный масляный трансформатор напряжения типа «НАМИ 35» УХЛ1 предназначен для установки в электрических сетях трехфазного переменного тока частоты 50 Гц с изолированной или с компенсированной нейтралью с целью передачи сигнала измерительной информации приборам измерения, устройствам автоматики, защиты, сигнализации и управления.
Трансформатор НАМИ-35 сертифицирован.
Структура условного обозначения НАМИ-[*]-[*] УХЛ[*]:
Н - трансформатор напряжения;
А - антирезонансный;
М - охлаждение – естественная циркуляция воздуха и масла;
И - для контроля изоляции сети;
[*] - номинальное напряжение первичной обмотки, кВ;
[*] 95 - год разработки;
УХЛ[*] - климатическое исполнение и категория размещения (1, 2) по ГОСТ 15150-69.
Технические характеристики:
Характеристики |
Значения |
Ном. напряжение первичной обмотки, кВ |
35 |
Ном. напряжение основной вторичной обмотки, кВ |
0,1 |
Ном. напряжение дополнительной вторичной обмотки, кВ |
0,1 |
Наибольшее рабочее напряжение первичной обмотки частоты 50 Гц, кВ |
40,5 |
Номинальная трехфазная мощность, В·А, основной вторичной обмотки при измерении междуфазных напряжений при симметричной нагрузке на вводах ab, bc и ca в классе точности 0,5 |
360 |
Номинальная трехфазная мощность, В·А, основной вторичной обмотки при измерении междуфазных напряжений при симметричной нагрузке на вводах ab, bc и ca в классе точности 1,0 |
500 |
Номинальная трехфазная мощность, В·А, основной вторичной обмотки при измерении междуфазных напряжений при симметричной нагрузке на вводах ab, bc и ca в классе точности 3,0 |
1200 |
Номинальная трехфазная мощность, В·А, основной вторичной обмотки при измерении фазных напряжений при симметричной нагрузке на вводах ao, bo и co в классе точности 3,0 |
240 |
Номинальная мощность дополнительной вторичной обмотки, В·А в классе точности 3,0 |
80 |
Предельная мощность, В·А, первичной обмотки |
2000 |
Предельная мощность, В·А, основной вторичной обмотки |
1900 |
Предельная мощность, В·А, дополнительной вторичной обмотки |
100 |
Схема и группа соединения обмоток эквивалентна |
Ун / Ун / П-0 |
Климатическое исполнение и категория размещения по ГОСТ 15150 |
УХЛ1 |
Номинальное значение климатических факторов для исполнения «УХЛ» категории размещения «1»: - высота установки над уровнем моря, не более, м - температура окружающей среды |
|
Максимальная скорость ветра при отсутствии гололеда, м/с |
40 |
Максимальная скорость ветра при наличии гололеда, м/с |
15 |
Толщина стенки гололеда, мм |
20 |
Длина пути утечки внешней изоляции, см |
79 |
Средняя наработка до отказа, ч., не менее |
4,4x10^6 |
Установленный полный срок службы, лет |
30 |
Гарантийный срок службы, лет |
3 |
Тип внешней изоляции |
фарфор |
Тип внутренней изоляции |
маслобарьерная |
Масса трансформатора НАМИ-35, кг |
250 |
Масса масла, кг |
70 |
Габаритные размеры НАМИ-35, мм |
1100x620x820 |
Установочные размеры, мм |
440x600 |
Комплект поставки НАМИ-35 |
трансформатор; руководство по эксплуатации |

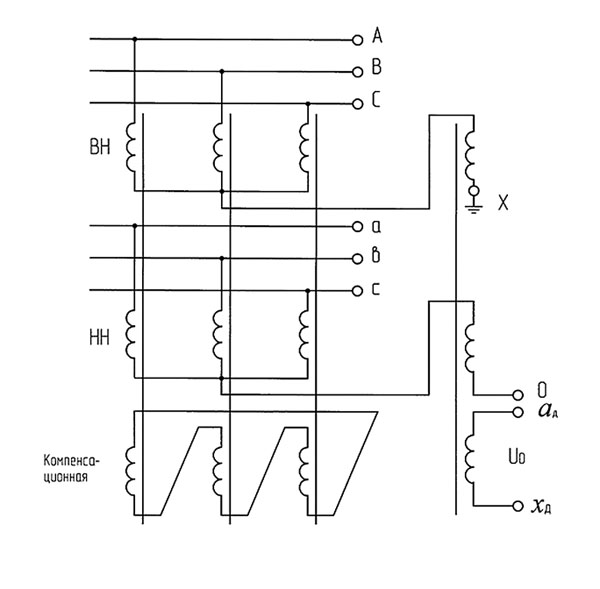

Схема присоединения:

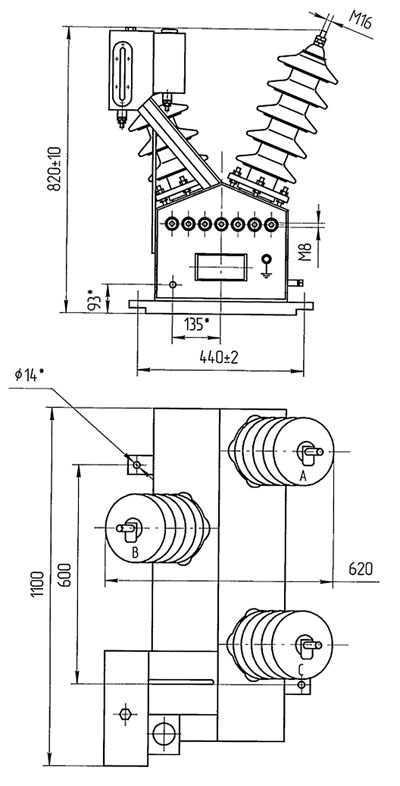

Габаритные размеры:
