Назначение:
Штанги изолирующие типа ШЗП предназначены для наложения переносных заземлений в электроустановках постоянного и переменного тока частоты 50Гц и напряжением от 1 до 220 кВ.
Штанги изолирующие ШЗП-10/15 и ШЗП-35 изготовлены из трубок ПВХ, а штанги изолирующие ШЗП-110 и ШЗП-220 из стеклопластика.
Допустимые диапазоны рабочих температур от - 45 оС до + 40 оС, при относительной влажности до 80% при 25 оС.
Технические данные:
Номинальное напряжение, кВ ............до 15
Длина изолирующей части, мм .......... 720
Длина рукоятки, мм ...........330
Общая длина, мм ..........1050
Масса, кг ..........0,45
Назначение:
Предназначены для оперативной работы в электроустановках постоянного и переменного тока частоты 50 Гц и напряжением от 1 до 220 кВ.
Рабочая часть штанги конструктивно дает возможность обеспечения надежного закрепления сменных приспособлений.
Технические данные:
ПАРАМЕТРЫ |
ШО 1 |
ШО 10 |
ШО 15 |
ШО 35 |
ШО 110 |
ШО 220 |
Номинальное напряжение, кВ |
до 1,0 |
от 1,0 до 10,0 |
от 1,0 до 15,0 |
от 10,0 до 35,0 |
от 35,0 до 110,0 |
от 110,0 до 220,0 |
Условия эксплуатации: Температура,oC |
от - 40 до +45 |
от - 40 до +45 |
от - 40 до +45 |
от - 40 до +45 |
от - 40 до +45 |
от - 40 до +45 |
Влажность % |
до 80 |
до 80 |
до 80 |
до 80 |
до 80 |
до 80 |
Длина изолирующей части, мм |
320 |
710 |
890 |
1090 |
1440 |
2560 |
Длина рукоятки, мм |
140 |
330 |
420 |
430 |
750 |
850 |
Общая длина, мм |
500 |
1080 |
1350 |
1560 |
2230 |
3450 |
Габаритные размеры, мм (в упаковке) |
500 х 80 х 70 |
1100 х 80 х 70 |
1400 х 80 х 70 |
1600 х 80 х 70 |
2250 х 80 х 70 |
1800 х 120 х70 |
Масса, кг |
0,4 |
0,6 |
0,7 |
0,9 |
1,2 |
1,8 |
Назначение:

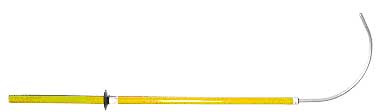

Предназначены для оперативной работы в электроустановках постоянного и переменного тока частоты 50 Гц и служат для освобождения людей, попавших под напряжение. Рукоятка штанги имеет кольцеобразный упор со стороны изолирующей части, высотой не менее 8 мм. Штанга работает без заземления каких либо его частей во всех электроустановках.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
||
ПАРАМЕТРЫ |
ШОС-10 |
ШОС-35 |
Номинальное напряжение, кВ |
до 10 |
от 10 до 35 |
Условия эксплуатации: Температура, оС |
от - 40 до +45 |
от - 40 до +45 |
Влажность, % |
до 80 |
до 80 |
Длина изолирующей части, мм |
720 |
1100 |
Длина рукоятки, мм |
330 |
430 |
Общая длина, мм |
1400 |
1830 |
Габаритные размеры (в упаковке), мм |
1450х450х70 |
1850х450х70 |
Масса, кг |
0,9 |
1,1
|

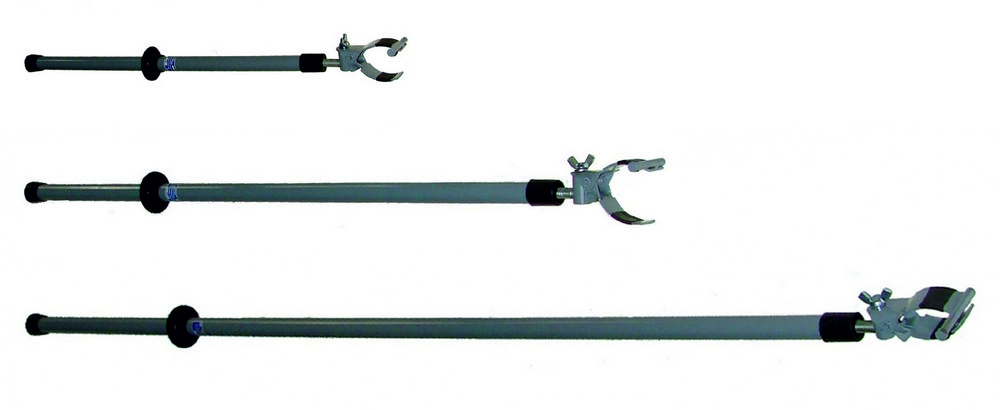

Штанги оперативные универсальные ШОУ-1, ШОУ-15, ШОУ-35, ШОУ-110, ШОУ-220, ШОУ-330
Назначение:
Предназначены для оперативной работы в электроустановках постоянного и переменного тока частоты 50 Гц и напряжением до 330 кВ для управления разъединителями, а также для замены трубчатых ВВ предохранителей.
Технические данные:
ПАРАМЕТРЫ |
ШОУ-1 |
ШОУ-15 |
ШОУ-35 |
ШОУ-110 |
ШОУ-220 |
ШОУ-330 |
Номинальное напряжение, кВ |
до 1,0 |
до 15,0 |
от 15,0 до 35,0 |
от 35,0 до 110,0 |
от 110,0 до 220,0 |
от 220,0 до 330,0 |
Условия эксплуатации: Температура,oC |
от - 40 до +45 |
от - 40 до +45 |
от - 40 до +45 |
от - 40 до +45 |
от - 40 до +45 |
от - 40 до +45 |
Влажность % |
до 80 |
до 80 |
до 80 |
до 80 |
до 80 |
до 80 |
Диаметр трубчатого предохранителя, мм |
от 60 до 80 |
от 60 до 80 |
от 60 до 80 |
от 60 до 80 |
от 60 до 80 |
от 60 до 80 |
Разъем рабочей головки, мм |
85 |
85 |
85 |
85 |
85 |
85 |
Длина изолирующей части, мм |
470 |
720 |
1100 |
1450 |
2580 |
3430 |
Длина рукоятки, мм |
150 |
330 |
430 |
750 |
850 |
850 |
Общая длина, мм |
620 |
1200 |
1680 |
2350 |
3580 |
4430 |
Габаритные размеры, мм (в упаковке) |
630х100 |
1250х80 |
1730х80 |
2380х80 |
1900х120 |
2750х120 |
Масса, кг |
0,65 |
1,1 |
1,3 |
1,5 |
2,2 |
3,0 |
