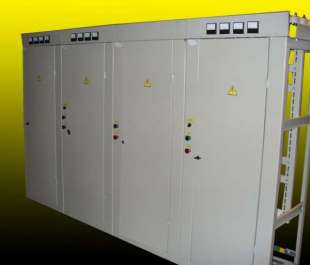

Панели распределительных щитов ЩО-70

Назначение:

Панели серии ЩО-70 предназначены для комплектования распределительных щитов напряжением 0,4кВ трехфазного переменного тока частотой 50Гц, которые служат для приема и распределения электрической энергии, защиты отходящих линий от перегрузок и токов короткого замыкания. Они применяются для установки в распределительных сетях с системой заземления TN-C, так и TN-C-S и TN-S.

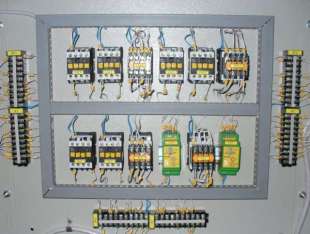

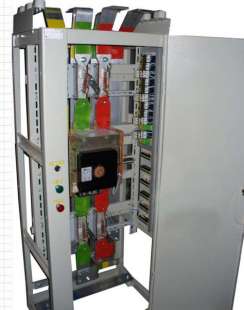

Конструктивно панели ЩО70 представляют собой металлоконструкцию, имеющие степень защиты с фасадной стороны IP20, а остальных сторон IP00, и предназначены для одностороннего обслуживания. Ощинковка панелей имеет электродинамическую стойкость к токам короткого замыкания и составляет:

• 30кА для панелей ЩО70-1 (комплектование щитов мощностью до 63 кВА);
• 50кА для панелей ЩО70-2, ЩО70-3 (комплектование щитов мощностью свыше 630 кВА).

Панели ЩО70-3 в отличии от ЩО-1 и ЩО-2 имеют меньшие габариты.

По назначению панели ЩО70 делят на:

• линейные;
• вводные;
• секционные;
• вводно-секционные;
• панели с аппаратурой АВР;
• панели диспетчерского управления уличным освещением.

Основным документом для комплектования щитов является
опросный лист, в соответствии с которым производится:

• компоновка панелей ЩО70;
• поставка торцевых панелей, щитков учета, комплекта шин и шинных мостов (при их наличии)

Условия эксплуатации:

Высота над уровнем моря – не более 1000 м;
Температура окружающего воздуха от -40 до +35 0С;
Относительная влажность воздуха не более 90% при температуре +20 о С и 50% при температуре +40 о С;
Окружающая среда не взрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
Степень защиты панелей с фасадной стороны IP20, с остальных - IP00 по ГОСТ 14254. Обслуживание-с фасадной стороны;
Вид климатического исполнения и категории размещения -У3 по ГОСТ 15150-69;
