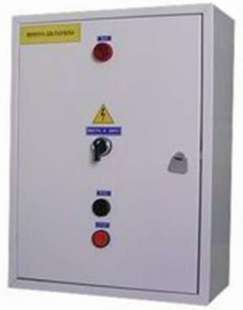

Ящики управления ЯУ5000

Назначение:

Ящики серии ЯУ 5000 предназначены для местного, дистанционного и автоматического управления асинхронными электродвигателями мощностью до 75кВт с длительным режимом работы, а также для синхронизации и защиты асинхронных двигателей с короткозамкнутым ротором (пуск электродвигателя и отключение вращающегося электродвигателя).
Возможно применение ящиков ЯУ 5000 для кратковременного и повторно- кратковременного режима работы.
В ящиках управления устанавливаются автоматические выключатели серии ВА51-25, АЕ 2046, АЕ 2056, ВА 57ф35 в зависимости от номинального тока ящика; светосигнальная арматура ИЭК или Schneider (на выбор клиента). Возможна установка аппаратуры ABB, Legrand при дополнительном согласовании.

Габаритные размеры ящиков:

• - навесного исполнения от 470х350х170 до 750х700х255 мм.
• - напольного исполнения от 1600х500х300 до 1700х7000х400 мм.

Ящики предназначены для установки на стене, колонне и других вертикальных основаниях.

Условия эксплуатации:

Высота над уровнем моря – не более 2000 м;
Температура окружающего воздуха от -5 до +40о С;
Относительная влажность воздуха не более 90% при температуре +20 о С и 50% при температуре +40 о С;
Окружающая среда не взрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
Степень защиты панелей по ГОСТ 14225-96 IP31(IP00 – со стороны дна и задней стороны);
Климатическое исполнение УХЛ4 по ГОСТ 15150-69;
