Назначение:

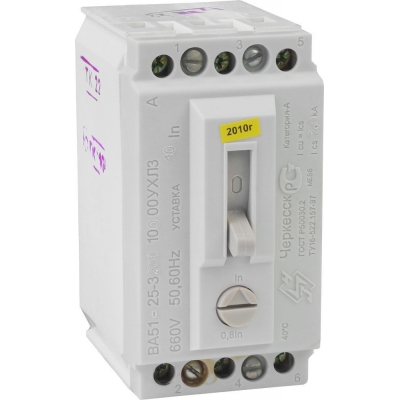

Автоматический выключатель широкого применения. Используется (в составе аппаратуры распределения электроэнергии) для защиты потребителей в жилых и общественных зданиях. Имеет комбинированныйрасцепитель. По своим электрическим и габаритным характеристикам заменяет снятый с производства автоматический выключатель АЕ 2026. Установка доп. контактов или независимого расцепителя несколько увеличивает га&бариты. Автоматический выключатель исполнения ВА 51Г25 специально предназначен для использования в цепях индуктивного характера.
Технические характеристики:
Степень защиты |
IP20 |
Крепление |
Винт |
Стандартная упаковка, шт |
5 |
Сечение присоединяемого провода, мм2 |
1,5-6 |
Число полюсов |
3 |
Номинальный ток, А |
31,5 |
Уаставки номинальных токов тепловогорасцепителя Iнр, А |
см. таблицу |
Регулировка |
±20% |
Уаавка электромагнитного расцепителя |
10 Iн |
Номинальное напряжение, В |
660 |
Предельная коммутационная способноаь, кА |
5 |
Дополнительные принадлежности |
нет |
Основное исполнение |
ВА51-25-3400 10Р |
Исполнения по заказу |
|
|
только электромагнитный расцепитель |
|
дополнительные контакты: 1з+1р, 2з, 2р, 2р+1з |
|
независимый расцепитель: переменного тока 220 или 380В |
|
исполнение ВА51Г25 - уставка электромагнитногорасцепителя 14 Iн, |
|
диапазон токов Iнр 6,3...31,5А |
Габаритные размеры, без приставок (LxBxH), мм |
100x52x77 |
