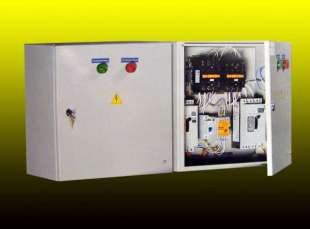

Щит автоматического переключения на резерв ВРУ8-ЩАП

Назначение:

Предназначен для переключения на резервное питание приборов освещения и силового электрооборудования при исчезновении нормального сетевого напряжения и для возврата электрических цепей в исходное состояние при восстановлении в сети нормального напряжения.

Конструкция:

Щиты автоматического переключения ВРУ8-ЩАП представляют собой отдельные шкафы навесного типа. Конструкция ВРУ8-ЩАП обеспечивает ввод кабеля с верху и с низу. Вся аппаратура устанавливается на монтажной панели или на специальных планках, кроме сигнальных ламп показывающих состояние контакторов нормального или аварийного питания и расположенных на дверце корпуса. В щиты ВРУ8-ЩАП устанавливается реле контроля фаз в системах трехфазного напряжения, для защиты от недопустимой асимметрии фазных напряжений и работы на двух фазах, а также от обрыва фаз. Реле ЕЛ имеет регулируемую выдержку времени срабатывания в пределах от 0,1 до 10 с.

Условия эксплуатации:

Высота над уровнем моря - не более 2000м;
Температура окружающего воздуха от -5 до +40 градусов;
Относительная влажность воздуха не более 90% при температуре +20 гр. И 50% при температуре +40 гр;
Окружающая среда не взрывоопасная, не содержащая агрессивных газов и паров в концентрации, разрушающих металл и изоляцию;
Степень защиты панелей по ГОСТ 14225-96 IP 41;
Климатическое исполнение УХЛ4 по ГОСТ 15150-69;
Устройства серии ВРУ8-ЩАП соответствуют требованиям ГОСТ 51732-2001 и ГОСТ Р 51321.1
